描述

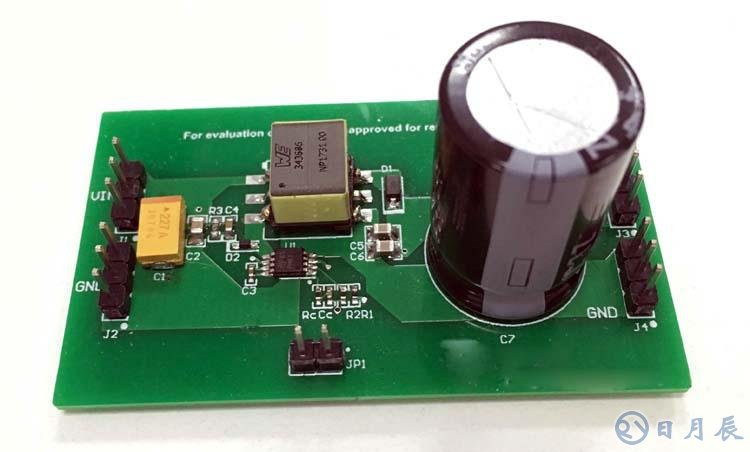

TI 設計 PMP15044 使用反激式拓撲的自然輸入電流限制特性。在啟動過程中，盡管超級電容器的初始輸出電壓為零，但 TPS61087 器件的峰值開關電流限制始終會限制初級繞組電流?？紤]到軟啟動期間的占空比，輸入電流將在本質上低于 TPS61087 器件的峰值開關電流限制值。因此無需額外的組件。

初級繞組和次級繞組共享同一個接地端，因此反激式電感器不需要增強型絕緣；基本絕緣就足夠了。因此，這是一個用于超級電容器充電電路應用的緊湊、低成本解決方案。











主要特色



• 2.5-6V 輸入電壓范圍
• 可有效地將輸入電流限制在 3A 以下
• 在關斷時將輸入側與輸出側進行隔離
• 低成本和小解決方案尺寸
