如何確定芯片的方向
1、有橫杠的芯片辨識方向
對于有的雙列直插或者雙列貼片而言,芯片的表面有一條橫向,這條橫向就是芯片引腳的方向辨識點。芯片平放,橫杠左側的是第一個引腳,右側是最后一個引腳,引腳標號按照逆時針?lè)较蜻f增,
2、有圓點的芯片辨識方向
這種圓點方式的標識方法,對于雙列直插芯片而言非常常見。這個圓點就是方向辨識點。其標識方法跟帶橫杠的標識方法類似。將芯片平放,圓點左側的是第一個引腳,圓點右側的是最后一個引腳。引腳的編號按照逆時針?lè)较蜻f增。
3、有豁口的芯片辨識方向
用半圓形狀的豁口作為方向辨識點,是最常見的。豁口左側是第一個引腳,豁口右側是最后一個引腳,按照逆時針?lè)较蜻f增。
4、沒有標識點的芯片辨識方向
還有很多芯片,其表面既沒有圓點,也沒有橫杠,也沒有豁口,只有字母絲印。對于這種芯片,將芯片正放,使絲印的方向?yàn)檎较颍瑒t左側引腳就是第一個,右側的是最后一個引腳,編號遞增方向也是逆時針。
5、有圓點的芯片辨識方向
LQFP四方扁平封裝類的芯片比較常見,這類芯片是用圓點來標識的。圓點左側是第一個引腳,則另一條邊的引腳是最后一個引腳。遞增方向按照逆時針?lè)较颉?/p>
芯片制作流程分解說明

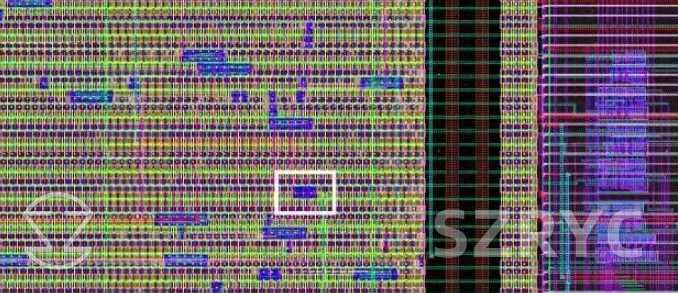

那么要想造個芯片,首先,你得畫出來一個長這樣的玩意兒給Foundry (外包的晶圓制造公司)▼

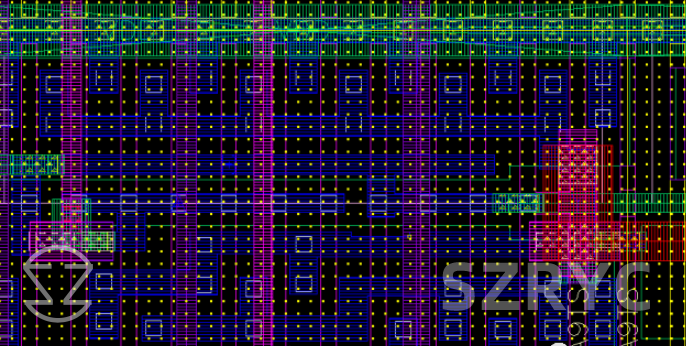

再放大▼

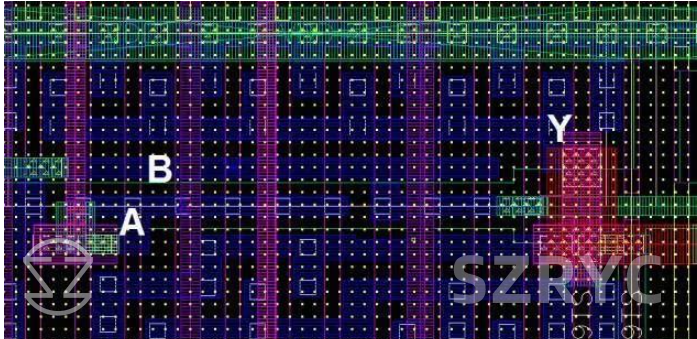

我們終于看到一個門電路啦! 這是一個NAND Gate(與非門),大概是這樣▼
A, B 是輸入, Y是輸出
其中藍色的是金屬1層,綠色是金屬2層,紫色是金屬3層,粉色是金屬4層。那晶體管(“晶體管”自199X年以后已經主要是?MOSFET, 即場效應管了 ) 呢?仔細看圖,看到里面那些白色的點嗎?那是襯底,還有一些綠色的邊框?那些是Active Layer (也即摻雜層)。
最簡單的芯片原理
最簡單的芯片原理可以使用邏輯門芯片來說明。邏輯門芯片是由幾個晶體管組成的電路,用于執行基本的邏輯運算。
最簡單的邏輯門芯片包括與門(AND gate)、或門(OR?gate)、非門(NOT gate)和異或門(XOR gate)等。
- 與門(AND gate)接受多個輸入信號,并只有在所有輸入信號同時為高電平(通常表示為1)時,輸出信號才為高電平。
- 或門(OR gate)接受多個輸入信號,并只要其中至少一個輸入信號為高電平,輸出信號就為高電平。
- 非門(NOT gate)只有一個輸入信號,會將輸入信號翻轉,即高電平輸入會得到低電平輸出,低電平輸入得到高電平輸出。
- 異或門(XOR gate)接受兩個輸入信號,當兩個輸入信號相同時,輸出信號為低電平,當兩個輸入信號不同時,輸出信號為高電平。
邏輯門芯片通過不同的電路連接和晶體管的開關控制,實現特定的邏輯功能。由于這些芯片只包含少量的晶體管,能夠直接處理二進制數據,因此可以看作是計算機內部最基本的元件。
雖然邏輯門芯片是最簡單的芯片原理之一,但實際芯片的設計和功能非常復雜,包括更多的電路和功能。
