DPD很多論文都有講過，主要的關注點就是DPD功放非線性模型的搭建，前文也有一些關于這一塊的解析和仿真。大家可以翻翻看。

今天主要講一下DPD的負反饋電路

數字預失真（DPD）是目前無線通信系統中最基本的構建塊之一。其用于提高功率放大器的效率。通過減少功率放大器在其非線性區運行時產生的失真，功率放大器的效率可得到大幅提升。

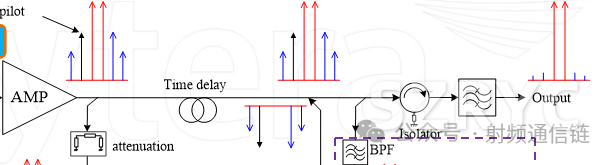

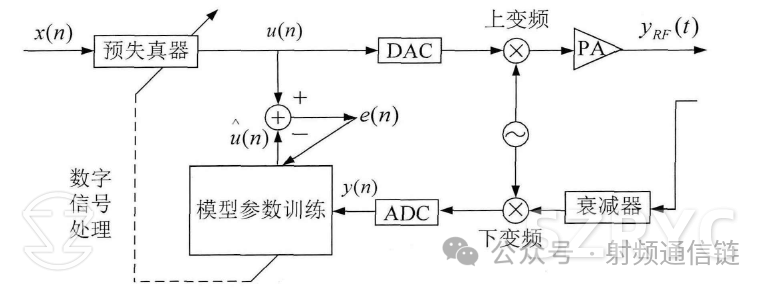

由上圖可知，DPD主要由功放電路、預失真模型、和反饋通道組成。

反饋電路的作用就是為了提取非線性分量，也就是失真分量。

所以說反饋電路是DPD能否起到作用的關鍵一步（不要小看這個反饋電路）

那么反饋電路有什么注意事項呢？

一、帶寬

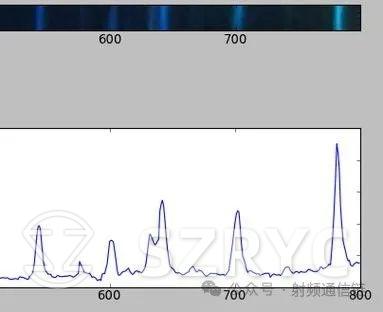

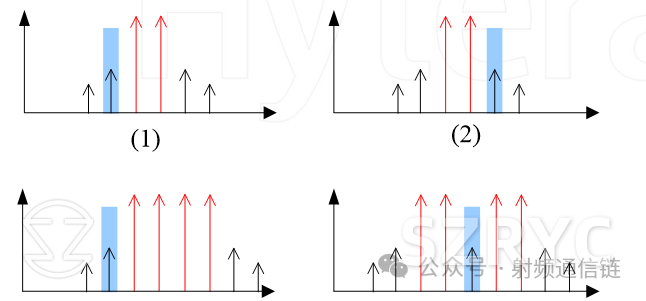

一般DPD都是用來去提升鄰道抑制比的，鄰道功率抑制比一般最少看2個，多的看三個，所以為了準確的提取非線性失真，一般反饋通道的帶寬是正向電路的5~7倍，也就是至少提取了5次互調分量。

二、ADC的采樣率

反饋通道的帶寬是正向通道的帶寬的5~7倍，意味著反饋通道需要更高的采樣率。

三、反饋通道不能產生新的非線性

DPD的功能就是為了抵消正向電路的非線性，所以反饋電路不能引入新的非線性，這樣會讓DPD的效果大打折扣。因為正向的功率很高，一般反饋電路不會再引入有源射頻器件。

四、采集的反饋功率恒穩定

為了減小數據計算的復雜度，一般而言送給ADC采集的功率是穩定的，所以反饋電路一般會含有數控衰減電路（別問為什么不是放大）

五、ADC的采樣位數要夠多

SNR=6.02N+1.76

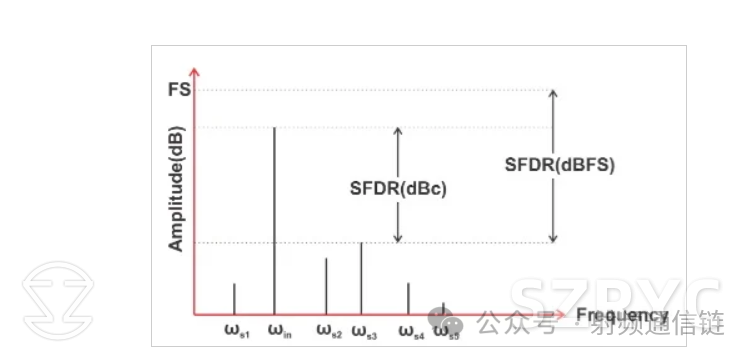

ADC不僅要采樣率高，而且動態范圍要夠大，因為要采集信號的五次甚至7次互調，為了使信號上不至于失真，下能夠采集到想要的信號，那么ADC的SFDR要夠大。比如說有的基站要求鄰道指標達到70dBC，那么收斂過程中，反饋采集到的動態范圍至少要滿足這些。

總結

相比正向電路而言，對與射頻工程師來說，反饋電路設計時需要考慮和注意的地方更多。
