微波振蕩器用于上至移動電話及GPS導航系統，下至無線電和測試設備的各種領域。振蕩器的目的在于通過各種方式生成具有特定頻率的連續諧波輸出。振蕩器一般由有源器件（如晶體管，二極管或微波管）和用于確定頻率的無源諧振元件（見表1）組成。在射頻振蕩器（RFO）這一復雜領域中，固態振蕩器因其輕量、小巧、高性能及高可靠性等優點逐漸占據主導地位。

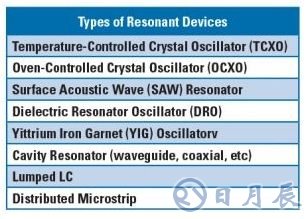

表1：各類型諧振器件



三端有源器件與兩端有源器件



表2列出了壓控振蕩器（VCO）中采用的部分有源器件，其中，耿氏二極管及崩越二極管（IMPATT）等兩端器件具有高出若干數量級的功率處理能力和可調諧性。當超出Ka波段及一定功率閾值時，三端器件的成本效益顯著降低。在制造技術方面，其不采用更加成熟且易于制造的硅技術，而是通常使用具有氮化鎵（GaN）等特殊襯底的HEMT等復雜晶體管結構。

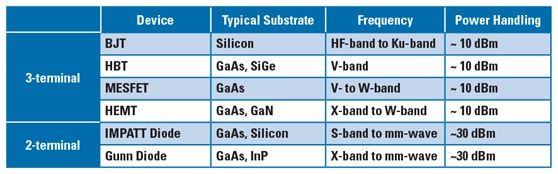

表2：壓控振蕩器中采用的有源器件



作為接收信號鏈基礎器件的混頻器最終需要依靠振蕩器進行所有的頻率轉換。如今，越來越多的人發現，工作于Ka波段以上的振蕩器對包括5G、WiGig、軍事及商用雷達以及成像在內的各種不斷增長的毫米波（mmWave）應用極富使用價值。耿氏二極管振蕩器具有優異的AM和FM噪聲特性，因此可用于低噪聲毫米波接收機的本地振蕩器（LO）中[1]。二極管的射頻輸出可直接施加于混頻器的本地振蕩器端口，或者可作為毫米波應用的倍頻級。



與制造過程中需涉及復雜精密的銑床、組裝及調諧的波導腔體相比，晶體管類振蕩器采用具有簡單制造能力的取放機械，因此極易大量制造。然而，對于僅需少量制造且不考慮制造難易程度的毫米波樣機制作及開發而言，采用波導腔體的耿氏二極管不失為一種簡單且高成本效益的解決方案。



其主要優點在于：

• 結構相對簡單

• 所產生的噪聲含量較低

• 外形小巧

• 輕量

• 對于早期樣機設計階段，成本效益較高



耿氏二極管：器件物理特征概述



耿氏二極管不含普通二極管結構中的二極管結結構，相反，其主要由具有漸進式負阻特性（一種器件電流隨所施加電壓的增大而減小的特性）的材料構成。因此，耿氏二極管的制造極為簡單，僅需對其負阻區域施加偏壓即可。一般情況下，具有正反饋構型的晶體管可實現負阻。舉例而言，考畢茲（Colpitts）振蕩器采用上述構型以及槽路或某種其他諧振器件。這種結構的缺點在于，在極限頻率下，振蕩頻率更大程度取決于晶體管，而非諧振器件[2]。耿氏二極管通常由N型砷化鎵（GaAs）或磷化銦（InP）材料制成，這兩種材料均含有由一個較小能差分割開來的兩個導帶能谷，其中，電子在此兩能谷中具有不同的有效質量。



雖然在有些材料中電子和空穴具有恒定的有效質量，然而也有些材料并非如此，而且其內的電子和空穴與自由空間（或真空）條件下的情形表現出不同的行為。其原因很大程度上在于電子和空穴與固體材料中其他電荷的相互作用，這些電荷包括來自所施加電場的電荷。對于GaAs和InP材料而言，其具有的額外導帶（或稱亞能帶）使得其具有負阻特性，從而與大多數半導體材料區分開來。當施加電場或偏壓時，有效質量較低的電子首先充斥低能導帶，當場強達到一定閾值時，有效質量較高的電子開始填充高能導帶。亞能帶內的高有效質量電子使得漂移速度（與電流密度成正比的參數）降低，而且該漂移速度與電流密度隨電場的增大而降低，從而產生負阻特性。



實質上，此類器件內的電子速度差異使得電子沿其長度方向在某些區域內發生聚集（聚積區域），并在其他區域分散分布（耗盡區域）。器件內部的電勢差形成與外部電場方向相反的內部電場，而且該電場在達到一定閾值時崩潰，然后重新開始建立。只要存在外部偏壓，這一過程一直反復重演，從而產生振蕩。



耿氏二極管: InP與GaAs



當用作振蕩器時，相位噪聲、接通電壓及溫度性能均為耿氏二極管的關鍵參數。舉例而言，77GHz汽車應用中使用的振蕩器必須能夠在-40°C~+85°C這一較寬環境溫度范圍內運行[7]。此外，頻率調制連續波（FMCW）雷達等雷達用途不僅要求振蕩器具有溫度和頻率穩定性，而且還要求各溫度下的電壓調諧具有可預測性，以保證雷達距離分辨率的完整性[3]。InP耿氏二極管的襯底材料具有較高的固有電子遷移率，因此其可在毫米波波段實現更高的功率，而且其與波導腔體組合形成的振蕩器在W波段具有良好性能。GaAs類耿氏二極管一般運行于V波段。注入電子（或稱熱電子）比平衡態電子具有更高的能量。這種電子能量的提高極大地增加了熱電子直接進入高能導帶或負阻區域的可能性。一般情況下，二極管只有在足夠高的接通偏壓下才能發生振蕩，從而使得其振蕩頻率取決于溫度。這一問題可通過能夠繞過低能區域的熱注入法得到有效解決。



耿氏二極管器件的結構主要分為以下三種：倒裝芯片器件（C~W頻帶）；一體化散熱器件（Ka~W頻段）；低功率器件器件（C~K頻帶）[4]。梯度能隙熱注入技術僅能應用于GaAs一體化散熱結構。此外，還需要注意的一點是，耿氏二極管的封裝寄生參數對相應波導腔體的正確設計非常重要。

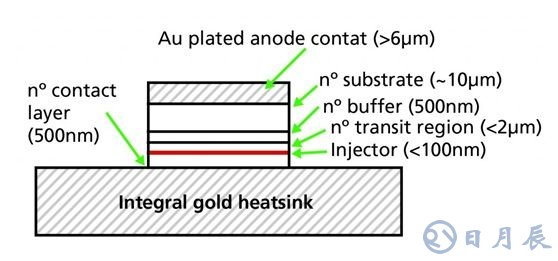

圖1：具有一體化散熱結構及熱注入功能的GaAs類耿氏二極管（來源：[3]）



耿氏二極管波導振蕩器結構概述



耿氏二極管可通過微帶線、鰭線及矩形和圓形波導器件等各種諧振器件實現。一般而言，金屬矩形波導振蕩器具有較高的Q值，因此可實現最高的連續波（CW）功率以及最佳的噪聲特性。雖然目前已經實現了耿氏二極管圓形波導器件，然而矩形波導器件腔體在各種用途中的使用更加廣泛，而且對于振蕩器而言，矩形向圓形的轉換在損耗方面并不一定可行或不一定有利。一般而言，腔體可定義為一種以導電外殼完全環繞振蕩器件的結構，該結構可將電磁場局限于其中，并允許電流在更大的表面積上流動，此外，由于Q值為腔體內能量與每一振蕩周期內分散于腔體壁上的能量的比值，金屬波導器件成為固有Q值極高（約4000）的一類器件。



在過去的數十年中，耿氏二極管波導振蕩器因其相對簡單的結構及可靠的性能而獲得大量應用。雖然此類振蕩器的結構非常簡單，但是其背后的電磁機理卻十分復雜。功率水平、有效調諧、相位噪聲及溫度頻率穩定性等各種因素都可受到包括振蕩器完整性在內的各種非線性現象的影響。此外，如上節所述，與上述現象相關的所有損失均可或多或少受到作為持續振蕩源的二極管負阻的補償。



在耿氏二極管波導振蕩器中，耿氏二極管通常由設于矩形波導腔體較寬一面上的圓柱形安裝柱設置于腔體的正中心。該耿氏二極管安裝有偏置扼流圈，用于防止發生偏置電路振蕩或任何雜散模。波導腔體通常優化為可在最主要的TE11模式下發生諧振，而且其常用于輸出功率耦合或負載電路最佳功率傳輸?shù)囊欢嗽O(shè)有短路活塞或可移動背向短路器。此外，還可在二極管與隔膜中間設置藍寶石等制成的圓柱形低損耗電介質材料或金屬探針，以對該振蕩器進行更為精細的機械式調諧。其中，該調諧的范圍隨所述圓柱形直徑的增大而增大。



波導腔體的阻抗匹配技術



實質上，為了實現最佳操作，波導腔體的阻抗必需在整個帶寬內與耿氏二極管振蕩器的阻抗相匹配。這一目的可在波導腔體內通過多種方式實現，即通過使用背向短路器實現。此外，通過使波導腔體與調諧螺釘及輸出端的金屬框相匹配，以生成適于射頻能量釋放的最理想隔膜尺寸，或通過在扁形波導結構中使用分級變壓器，可實現更為精細的阻抗匹配調諧[4]。在另一種扁形波導結構中，采用脊?fàn)畈▽?dǎo)腔體[6]。其中，工作頻率由隔膜與耿氏二極管之間的λg/2（λg為該波導器件的波長）距離確定，同時為了實現相干振蕩，短路活塞與耿氏二極管之間的距離需設為λg/4的倍數。此外，當耿氏二極管上設置的圓柱形偏置柱的直徑增大時，振蕩器的接通性能將受到影響，而且波導腔體的Q值將會下降。另外，調諧螺釘?shù)牟迦肷疃纫矔?huì)對Q值產生負面影響，因此有時完全不設該調諧螺釘。

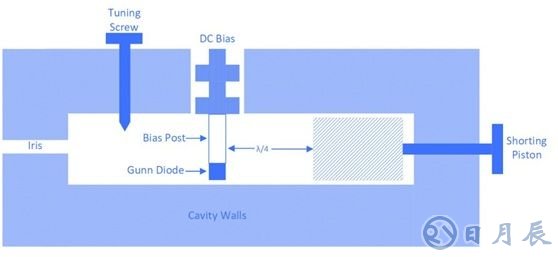

圖2：帶用于輸出功率耦合的背向短路器及用于額外阻抗匹配的調諧螺釘?shù)墓⑹隙O管波導振蕩器示意圖



當腔體受熱膨脹時，將發生阻抗失配導致的失真，從而對諧振器的頻率特性造成影響。溫度變化的原因可能在于環境溫度變化，電阻性功耗及熱輻射。為了減輕此類負面影響，可在波導器件中使用低熱膨脹系數（CTE）材料，背向短路器及調諧柱。此外，溫度補償型鋁或陶瓷材料可限制材料的熱膨脹，從而提高諧振器的頻率穩定性，帶寬及使用壽命。



結論



在過去的幾十年中，耿氏二極管波導振蕩器因其高功率、低噪聲、小尺寸及高頻率性能而獲得廣泛應用。從耿氏二極管的主要材料到波導腔體，其看似簡單的結構之下為了實現最佳性能而采用的極其復雜及精細調節的幾何形狀和材料。雖然易于批量生產的晶體管類VCO的應用更為廣泛，但耿氏二極管波導振蕩器更能符合日益增長的毫米波測試測量專用領域的需求。
