變頻器（Variable-frequency Drive，VFD）是應用變頻技術與微電子技術，通過改變電機工作電源頻率方式來控制交流電動機的電力控制設備 。

變頻器在現代工業生產中應用廣泛，它可以將交流電轉換為可調節的直流電，從而驅動各種電機設備。然而，在變頻器驅動電機的過程中，會產生大量的再生電能，這些電能如果不能有效地回收和利用，就會對電網造成污染，同時也會影響變頻器的工作效率。

為了解決這個問題，我們需要使用制動電阻來消耗這部分再生電能。本文將詳細介紹制動電阻的作用及其在變頻器中的應用。

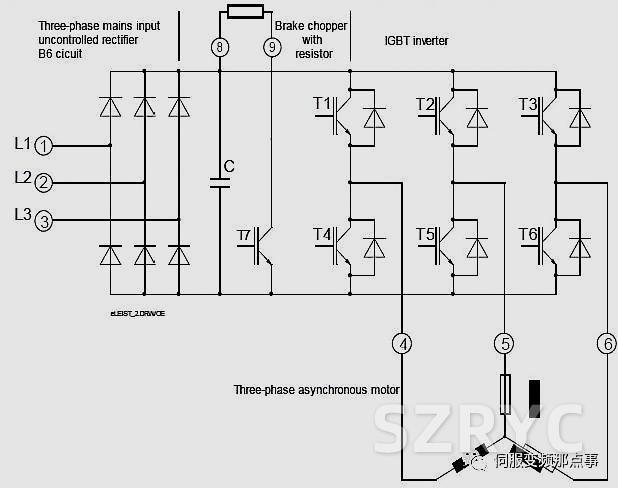

從變頻器的工作原理可知，改變電機工作電源頻率需要經過整流-->逆變的過程，制動電阻就處在整流后的位置，見下圖⑧和⑨之間的電阻：

原理圖

我們來了解一下什么是制動電阻。制動電阻是一種用于變頻器的能耗元件，它的主要作用是消耗變頻器產生的再生電能，以減小對電網的影響。制動電阻通常采用高阻值、低感抗的金屬氧化膜電阻器制成，具有耐高溫、耐高壓、耐腐蝕等特點。

那么，制動電阻是如何起到消耗再生電能的作用呢？當變頻器驅動電機運行時，電機的工作狀態會發生變化，從電動狀態轉變?yōu)榘l(fā)電狀態。在這個過程中，電機會產生大量的再生電能，這些電能如果不能及時地消耗掉，就會通過逆變器反饋到電網中，導致電網電壓波動，影響其他設備的正常運行。同時，這部分再生電能也會降低變頻器的工作效率。

為了解決這一問題，我們可以在變頻器的輸出端并聯一個制動電阻。當電機處于發電狀態時，再生電能會通過制動電阻產生熱量，使制動電阻的溫度升高。制動電阻的阻值會根據溫度的變化而變化，從而實現對再生電能的有效消耗。這樣，不僅可以減小對電網的影響，提高變頻器的工作效率，還可以保護逆變器和其他關鍵部件，延長其使用壽命。

制動電阻在變頻器中的應用有很多優點。首先，制動電阻可以有效地消耗再生電能，減小對電網的影響。這對于節能減排、保護環境具有重要意義。其次，制動電阻可以提高變頻器的工作效率，降低運行成本。通過合理選擇制動電阻的阻值和容量，可以使變頻器在各種工況下都能保持良好的工作性能。此外，制動電阻還可以保護逆變器和其他關鍵部件，延長其使用壽命。

當然，制動電阻在變頻器中的應用也存在一定的問題。例如，制動電阻會產生熱量，需要采取有效的散熱措施，以防止過熱損壞。此外，制動電阻的阻值和容量需要根據具體的工況進行選擇，過大或過小都會影響變頻器的性能。因此，在使用制動電阻時，需要根據具體情況進行合理的設計和調試。

制動電阻在變頻器中起到了消耗再生電能、保護關鍵部件、提高工作效率等重要作用。通過合理選擇制動電阻的阻值和容量，以及采取有效的散熱措施，可以使制動電阻在變頻器中發揮出最大的效益。隨著變頻器技術的不斷發展和創新，制動電阻的應用也將更加廣泛和高效。

制動電阻的安裝：

在安裝制動電阻時，需要注意以下幾點：

確保制動電阻的安裝位置通風良好，有利于散熱。

確保制動電阻的連接線牢固可靠，避免出現接觸不良或松動的情況。

在安裝過程中，不要用力拉扯制動電阻的連接線，以免造成連接線斷裂或松動。

在安裝完成后，需要對制動電阻進行檢查，確保其正常工作。
