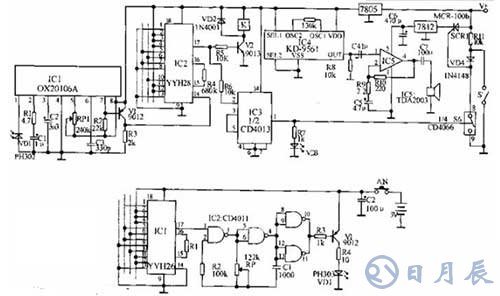

YYH26和YYH28配對可組成400萬組以上的不同密碼，故極難破譯，非常安全。電路中YYH26的1～8腳和10～13腳為12個編碼端，分別與解碼器YYH28的1～8腳和10～13腳12個地址端相對應，每個編碼端均可有四態(接VDD、VSS、懸空或與1腳4TH相連)，只有編碼開關狀態和解碼地址狀態一致時，解碼器YYH28才會在17腳輸出高電平。

發射電路：CD4011組成的40kHz振蕩器經9012推動紅外線發射管送出YYH26的編碼內容。接收端在解碼正確時由IC2的17腳輸出高電平，經9013驅動繼電器打開門鎖。關門后安裝在門上的控制開關S‘閉合，可控硅的控制極處于低電位而截止。當強行打開門時，可控硅導通，此時即使閉上門由于VD4的隔離作用使可控硅繼續處于導通狀態，報警器仍然工作。當用遙控器開門時，IC2的17腳除推動9013開門外，還加到由IC3組成的雙穩態電路，使其1腳輸出高電平使IC6(CD4066)的電子開關S閉合，通過可控硅使報警電路不工作。發光二極管VD3指示電路的工作狀態，其熄滅時為警戒狀態，點亮?xí)r為解鎖。
