對初學者來說，復雜的電子電路圖上布滿了密密麻麻的電路符號，根本不知從何下手識圖，也不能從電子電路原理圖中找出電子產品的故障所在，更不能得心應手地去設計各種各樣的電子電路。其實，只要對電子電路圖進行仔仔細細觀察，就會發現電子電路的構成具有很強的規律性，即相同類型的電子電路不僅功能相似，而且在電路結構上也是大同小異的。任何一張錯綜復雜、表現形式不同的電子電路圖都是由一些最基本的電子電路組合而成的，構成復雜電子電路圖的最基本電路稱為單元電路。只要掌握了基本單元電路，任何復雜的電路都可以看成是基本單元電路的集合。

1.從基本元器件入手，為識圖打下良好的基礎。

電子元器件是構成電子產品的基礎。因此，了解電子元器件的基礎知識，掌握不同元器件在電路中的電路表示符號及各元器件的基本功能特點是進行電子識圖的第一步。

2.掌握基本單元電路，為識讀復雜電路打下基礎。

在學習基本單元電路時，要掌握好基本單元電路的工作原理、電路的功能及特性、電路典型參數、組成電路的元器件、每一個元器件在電路中所起的作用及電路調試方法等。

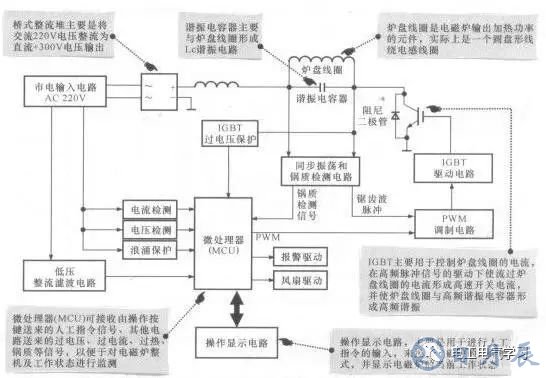

3.分解復雜電路。

復雜電路被分解為基本單元電路后，就可以根據一個個基本單元電路的功能、特點進而分析到整個復雜的電子電路，設計出各種各樣的電路。

4.掌握基本單元電路之間的連接方法。

基本單元電路之間可以直接連接起來，叫做直接耦合；通過變壓器的初、次級間的磁感應來實現信號的連接，叫做變壓器耦合；用電容來連接，叫做電容耦合。

5.明確各分體元器件在電子電路中所起的作用。

為了方便初學者識圖，現將各分體元器件在電子電路中不同的接法及與不同元器件連接所起的作用歸納如下。

電阻器：在電路中主要起限流、分壓的作用。1）電阻器與電阻器在電路中并聯一般是為了增大電阻器的功率。

2）電阻器與電阻器串聯并從中間引出抽頭，在一般情況下是為了得到電阻器上的分壓。

3）電阻與穩壓管串聯，電阻器為穩壓二極管的限流電阻器。

4）電阻器與電容器串聯組成微分電路，在這里電阻器為電容器的充電限流電阻器，充電常數由RC的乘積覺定。在這里如果微分電路與二極管或單向晶閘管等半導體器件并聯，且電路中有電感性負載，則微分電路在電路中起阻容吸收的作用，即吸收電感器由于在開機、關機一瞬間產生的較高感應電動勢，保護半導體器件不因太高的感應電動勢而擊穿損壞。

5）電阻器與電容器并聯，在一般情況下電阻器為電容器的放電電阻器，放電常數也由RC決定。

6）電阻器與電感器并聯，電阻器為電感器的放電電阻器。

7）在放大電路中，電阻器與晶體管基極相連，在一般情況下電阻器為晶體管基極偏置電阻電阻器；電阻器與集電極串接則為集電極負載電阻器，電阻器與發射極串接則為發射極電阻器。

電容器：在電路中的主要作用是儲能、濾波等。它的特點是通交流、隔直流。1）電容器與電感器并聯組成諧振電路（LC振蕩電路）。

2）電容器與晶體管放大電路的輸入、輸出端連接，電容器起輸入、輸出耦合作用。

3）電容器與晶體管的發射極串接，在一般情況下電容器起交流旁路作用。

4）在放大電路的輸入端，電容器與輸入信號并接，一般起抗干擾信號的作用。

電感器：電感器在電路中的作用為濾波、儲能。電感器的主要特點是通直流、隔交流。

二極管：在電路中的作用是整流。1）二極管與電感器并聯，起到續流的作用，以防止電感器在斷電時，電感中的反向自感電動勢對電路中的晶體管器件造成危害。

2）二極管與放大電路的輸入信號并聯接入晶體管的基極端，起到輸入電路的限幅和鉗位的作用。

3）二極管在脈沖變壓器的二次側，起到止逆流的作用。

晶體管：在電路中的主要作用為放大信號。1）晶體管在電路中可構成各種放大電路，如共發射極電路、共集電極電路、共基極電路等。

2）晶體管在電路中可起到非線性電阻的作用，如在恒流源電路和串聯型直流穩壓電路中等。

場效應管：在電路中的作用與晶體管相同，即放大作用和非線性電阻的作用。除此之外，場效應管還有一個顯著的特點就是輸入電阻高。

變壓器：在電路中的主要作用是能量轉換。它的具體作用是作為電路的電源變壓器、放大電路極間信號耦合、脈沖變壓器及阻抗匹配等。

6.掌握各種典型集成電路塊的原理、功能、引腳排列及作用。由于電子技術的飛速發展，集成電路塊成千上萬，不可能對每一塊集成電路都花時間去學習，但是必須有針對性地對一些常用的模擬集成塊和數字集成電路塊的原理、功能、引腳的排列及作用等了解清楚。對于生疏的集成電路塊，首先必須查找相關資料，弄清楚它的功能、引腳排列及作用等，這樣才能在識圖中做到心中有數。對于數字電路，除了掌握一些功能芯片的作用外，還要理清其邏輯關系。
