如何選擇和正確安裝EMI磁環？

1. EMI磁環簡介

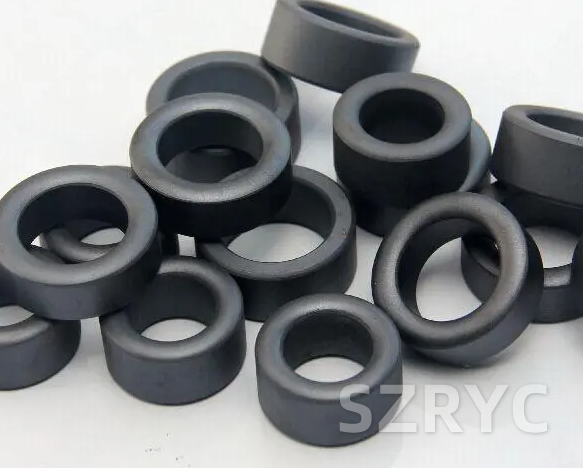

EMI磁環是一種專用于電磁干擾（EMI）抑制的磁性元器件，也被稱為磁阻器或磁衰減器。它在電路中起到抑制高頻電磁輻射和吸收電磁波的作用，從而減小電磁干擾對電子設備的影響。正確選擇和安裝EMI磁環對于確保設備的正常運行和提高電路性能是非常重要的。

2.選擇EML磁環的準則

（1）頻率范圍：不同頻率范圍的EMI磁環適用于不同的電子設備和電路。選擇合適的頻率范圍可以確保磁環有效地抑制電磁干擾。

（2）材料和尺寸：EMI磁環通常由軟性磁性材料制成，如鎳鋅鐵氧體（NiZn）和錳鋅鐵氧體（MnZn）。不同材料具有不同的磁性能和特性，選擇合適的材料可以提高EMI磁環的性能。此外，尺寸也是選擇的重要因素，過大或過小的尺寸可能會影響EMI磁環的效果。

（3）電感值：根據具體的電路要求和抑制的電磁干擾類型，選擇合適的EMI磁環的電感值是至關重要的。電感值通常在10μH至1000μH之間，根據具體的應用需求進行選擇。

（4）溫度和環境條件：在選擇EMI磁環時，需要考慮環境溫度和條件對其性能和壽命的影響。選擇耐高溫和耐腐蝕的材料，以確保EMI磁環在惡劣條件下的可靠性。

3.EMI磁環的正確安裝步驟

（1）確定EMI磁環的安裝位置：根據電子設備的布局和電路的需求，確定EMI磁環的最佳安裝位置。通常在信號線、電源線或天線周圍是最佳位置。

（2）準備電纜或線束：在安裝EMI磁環之前，需要準備好需要處理的電纜或線束。確保線束清潔，沒有損壞或磨損，以免影響EMI磁環的安裝效果。

（3）將線束通過EMI磁環：將線束從EMI磁環的中心穿過，確保線束通過EMI磁環的位置是密封的。

（4）固定EMI磁環：使用繩索、線束扎帶、膠帶或金屬夾具等固定EMI磁環，確保EMI磁環不會松動或移動。

（5）測試和驗證：安裝完EMI磁環后，進行電路測試和驗證，以確保EMI磁環的安裝效果符合要求。

4.相關注意事項

（1）避免將不同頻率范圍的EMI磁環混淆使用，以免影響抑制效果。

（2）在多線束的情況下，確保每個線束都通過EMI磁環，以免留下漏洞。

（3）注意EMI磁環的正向和反向放置。通常EMI磁環上會有標識箭頭，確保箭頭指向正確的方向。

（4）在電路測試和驗證時，使用專業的測試設備和方法，確保結果準確可靠。

在選擇和安裝EMI磁環時，應根據具體的情況和要求進行選擇和操作。遵循正確的選擇和安裝步驟，可以有效地提高電子設備的抗干擾能力，保障整體電路的穩定運行。
