    探討開關電源PID控制及參數設置
  • 探討開關電源PID控制及參數設置
  •   發布日期: 2018-11-19  瀏覽次數: 1,593
    在設計環路補償時,如果不清楚被控電路的模型或者沒有bode圖的話一般可以采用PID法來補償。用仿真驗證了一下,PID補償法確實可以很方便的實現補償不過存在幾個疑惑。
    1、PID補償只是滿足了穩定和動態響應,其它特性不能清晰的顯現出來。
    2、PID中的微分項D好像并不適合開關電源控制。
    3、PI可以用于部分開關電源控制不過性能達不到最佳。


    以峰值電流模式的反激為例,基本參數:輸入最低電壓100V,初級電感1mH,輸出12V/2A,輸出電容6000uF,開關頻率60kHz
    第一步,將比例P調成1:1,觀察電源上電啟動波形。

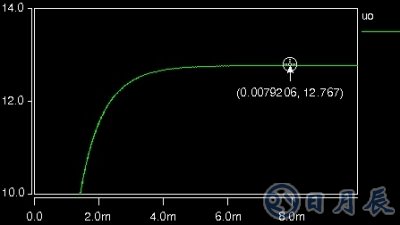

      1-1 只有比例PP=1時的啟動波形

    第二步,增加積分項,從大到小調節積分電容,當出現欠阻尼震蕩即可。

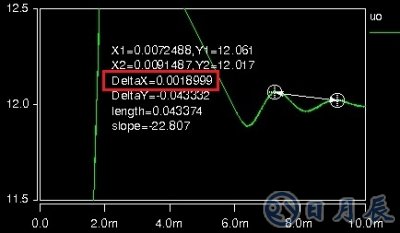

                     1-2 功率級電路穿越頻率判斷
    測量欠阻尼震蕩的周期,此時的震蕩頻率約等于功率級電路的穿越頻率。

    第三步,上一步推測的功率級電路穿越頻率約為1000/1.8999=526Hz,最終的目標穿越頻率設為8Khz,此時調制比例系數P=8000/526=15(斜率有可能是-1-2的組合所以P的取值范圍15~30)。重復上述第二步調積分電容使震蕩波形達到滿意狀態為止。

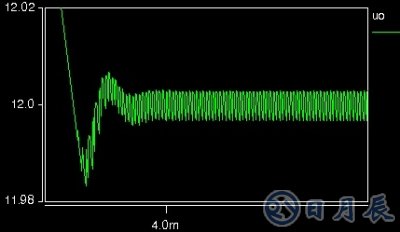

                        1-3 最終的啟動波形
