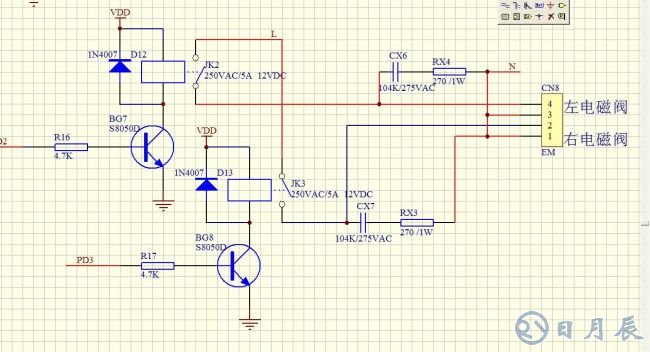

電路中使用的1N4007的作用是,消除繼電器線圈在電源接入或斷開時候產生的反向電動勢電壓,不這個電壓引入到電源端,達到保護三極管和電源的作用
而對于三極管而言，繼電器的線包是一個感性負載，如果沒有二極管，這個感性負載在三極管截止的瞬間其反向電動勢只能通過三極管釋放，那么這個三極管就不保了。如果這個三極管很強大，反向電動勢對其不構成威脅，那么這個電動勢會與VDD疊加在一起，即VDD竄進了一個干擾脈沖，這將對系統造成干擾。可以認為，這種干擾幾乎100%存在的，可見這個二極管的重要性。但，這個二極管的介入將使得繼電器的釋放時間變長幾十個毫秒，因此有些電路僅在線包的兩端并接一個電阻、并接一個電容、并接一個阻容串聯電路、并接一個浪涌吸收器。以上這些方法只有二極管吸收的是最徹底的，可是繼電器釋放時間要比其他方法長3倍左右，這是它的缺點，好在大部分的電路對于這個時間不是很講究。
