可控硅在交流應用中有三種調光方式：過零消波；斷續；移相。其中以移相對眼睛的損害最小，但價高；消波方式的器件壽命長且對外干擾小。在直流中的應用與PWM相同。
可控硅用于調光，可交流應用和直流應用，而PWM只能直流應用，pwm調光器干擾小，調光范圍大，功率因數高?？煽毓枵{(diào)光與其他調光方式相比有著較為明顯的優勢。
下文我們分析一下可控硅調光及0-10V電路結構：
一
特點：
無PFC，
恒功率，
隔離
優劣勢：
電路簡單，
效率低，
無控制芯片，功率最大15W
調光效果一般
典型應用方案：RCC
二
特點：
高PFC，
恒流電路，隔離
優劣勢：
電路簡單，
效率高，調光效果一般，
兼容性一般60%-70%
最大功率30W
典型應用方案：
iw36XX系列，
NXP SSL系列，
三
特點：
高PFC，
恒流型，
非隔離電路，
優劣勢：
電路簡單，
調光效果一般，兼容性一般。
典型應用方案：
BP2818
四
特點：
外部可控硅續流電路，MCU檢測。
恒流，
隔離。
五
特點：
非隔離，
恒流，
優劣勢：
兼容OK，
調光效果OK。
成本一般。需要支持DIM調光功能的恒流
PWM控制IC。
六
特點：
隔離，
恒流，
優劣勢：
電路復雜，
兼容性O(shè)K，
調光效果OK，
需要支持DIM的DC-DC恒流控制IC。
典型應用方案：
恒壓控制器：
+
DC-DC 恒流控制IC。
七
特點：
隔離，恒壓
優劣勢：
兼容性O(shè)K，
調光效果OK，
電路復雜。
八
特點：
隔離
恒流
優劣勢：
電路簡潔，
帶DIM調光功能的恒流型控制IC。
調光性能一般。
調不到低。
九
特點：
非隔離
恒流
優劣勢：
電路簡潔，
調光效果一般。調不到低。
帶DIM調光功能的恒流驅動IC。
十
特點：
隔離，
恒壓，
優劣勢：
調光效果OK，
十一
特點：
隔離，
恒流
優劣勢：
電路復雜，
調光效果OK，
帶DIM調光功能的DC-DC恒流驅動IC。
十二
特點：
隔離，
恒壓，
可控硅調光，
0-10V
優劣勢：
電路復雜，
調光效果OK
采用功能選擇
十三
特點：
隔離，
恒流，
可控硅調光，
0-10V
優劣勢：
電路復雜，
調光效果OK
采用功能選擇
十四
特點：
隔離，
恒流，
可控硅調光，
0-10V
優劣勢：
電路一般，
調光效果OK
采用功能選擇
十五
特點：
非隔離，
恒流，
可控硅調光，
0-10V
優劣勢：
電路一般，
調光效果OK

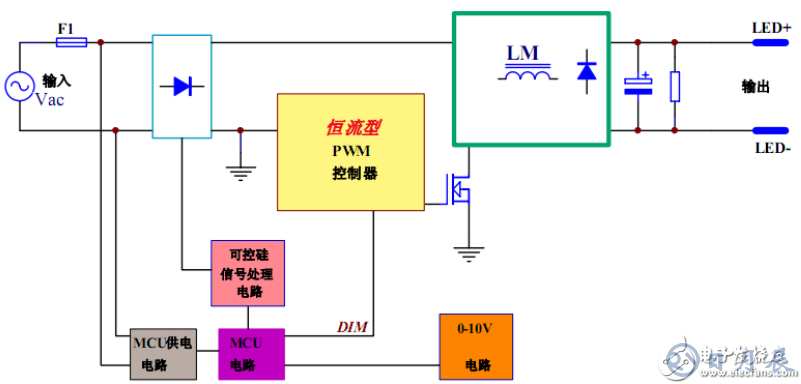

增加MCU供電電路，
采用功能選擇
