今天是?LM339?，主要是以下幾個方面：
LM339?是一款電壓比較器，由?14 個引腳和?4 個獨立的電壓比較器組成，比較在輸入端應用的兩個輸入，并以數字形式顯示輸出。
有人問：LM339 是雙電源供電嗎？
LM339 可以使用雙電源工作，但兩個電源之間的電壓差必須在 2 V 至 36 V 之間。

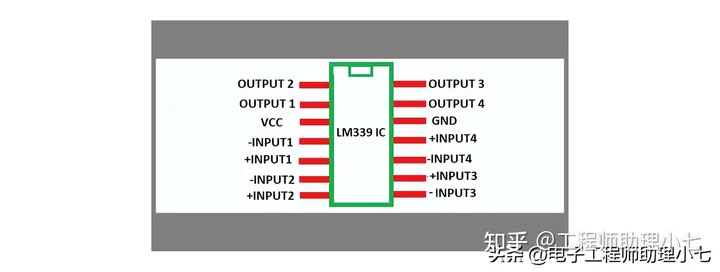

LM339?比較器 IC 由 4?個內置的獨立電壓比較器組成，下圖為?LM339 管腳圖：
比較器 1、2、3 、 4?：正輸入連接到?IC 引腳 3?，?負輸入?連接到?IC 引腳 12。
比較器 1?：反相輸入連接到?IC 引腳 4?，非反相輸入連接到?IC 引腳 5，輸出連接到?IC 引腳 2。
比較器 2?：反相輸入連接到 IC?引腳 6?，非反相輸入連接到?IC 引腳 7，輸出連接到?IC 引腳 1。
比較器 3?：反相輸入連接到?IC 引腳 8?，非反相輸入連接到?IC 引腳 9，輸出連接到?IC 引腳14。
比較器 4?：反相輸入連接到?IC 引腳 10?，非反相輸入連接到?IC 引腳 11，輸出連接到?IC 引腳13。

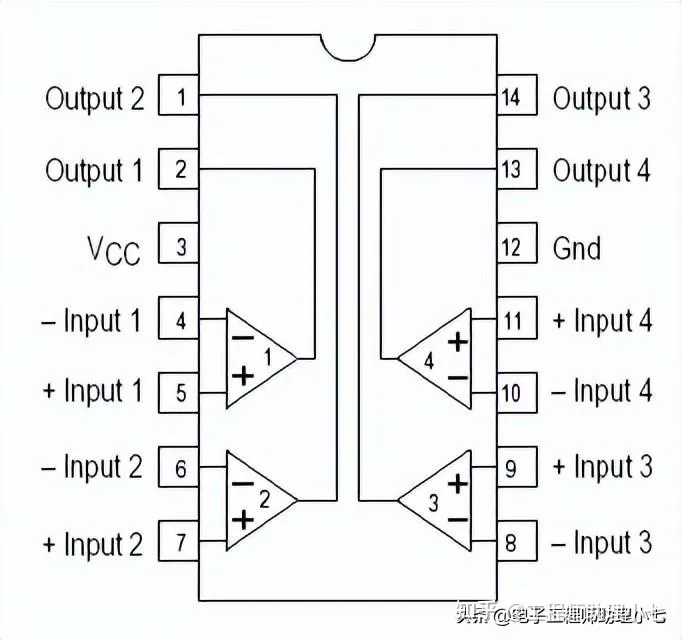

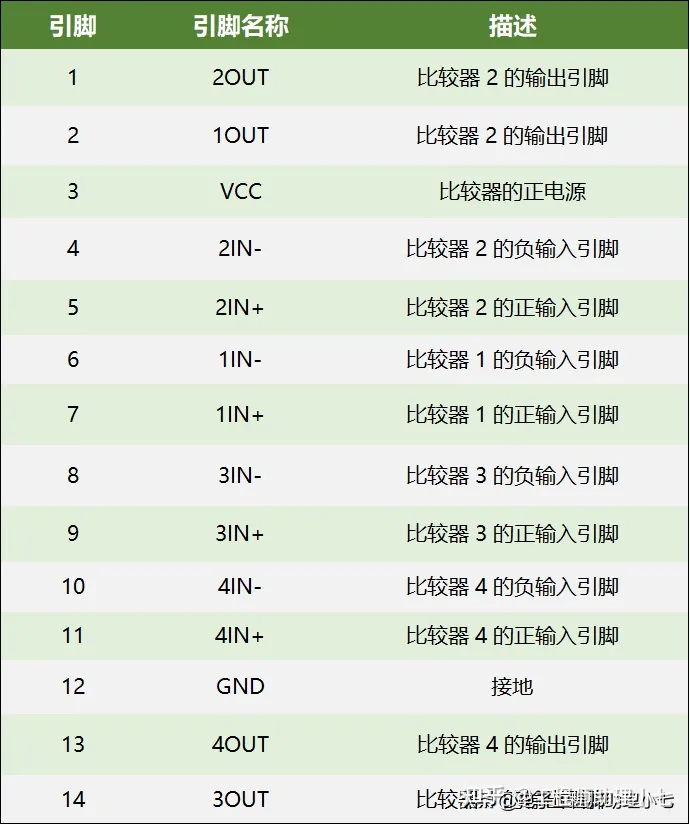

下圖為?LM 339 引腳圖及功能說明圖：

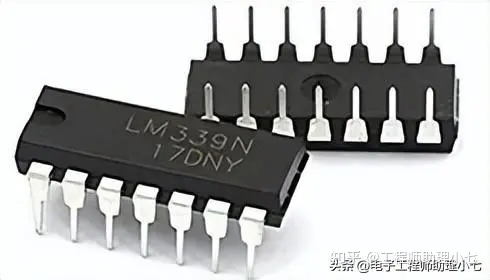

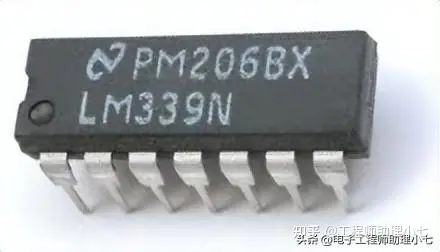

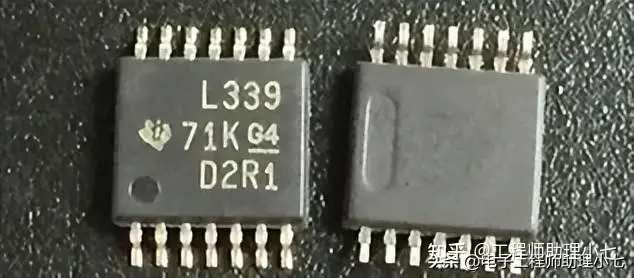

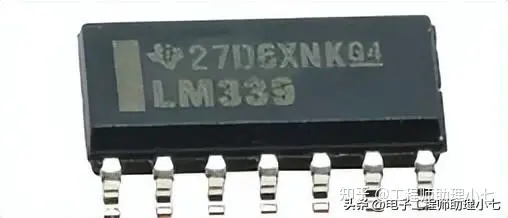

LM339 IC 主要有以下 3 種封裝：
LM339 工作原理與其他比較器 IC 類似，該 IC 每個比較器都有 3 個引腳，主要是：反相 (-IN)、同相 (+IN) 和輸出。
現在使用其中一個比較器來了解 LM339 工作原理。

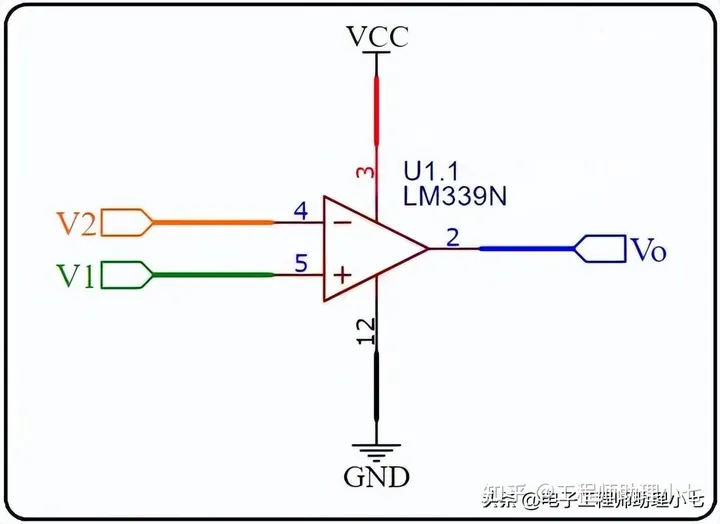

這里取兩個輸入電壓，它們是電壓?V1?和?V2??，F(xiàn)在通過比較器比較這些電壓，并提供輸出為?Vo。電壓?V1?連接到比較器的同相 (+IN) 輸入（引腳 5），電壓?V2?連接到反相 (-IN) 輸入（引腳 4）。
如果反相 (-IN) 輸入 (V2) 處的電壓大于同相 (+IN) 輸入 (V1)，則輸出將為邏輯?零。
V2>V1 Vo = 0V 或 GND
如果同相 (+IN) 輸入 (V1) 處的電壓大于反相 (-IN) 輸入 (V2)，則輸出將為邏輯?Vcc。
V1>V2 ， Vo = VCC
下圖為?LM339 芯片各引腳的電壓參數圖：
LM311、LM324、LM397、LM139、LM239、LM2901 等

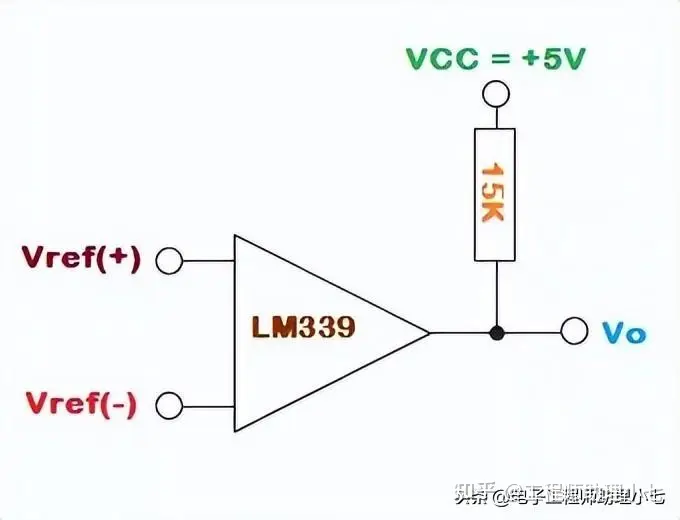

基本比較器設計的電路如下圖所示：
從上圖中可以看出，基本比較器由具有兩個不同參考輸入電壓的 LM 339 和一個 15K 電阻組成。

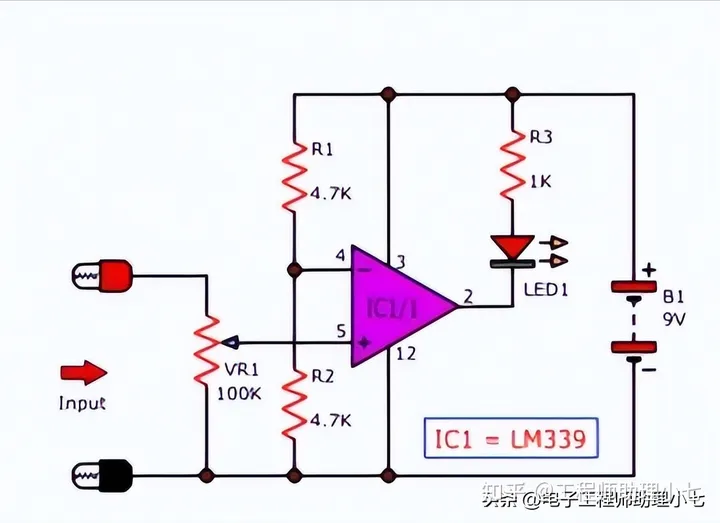

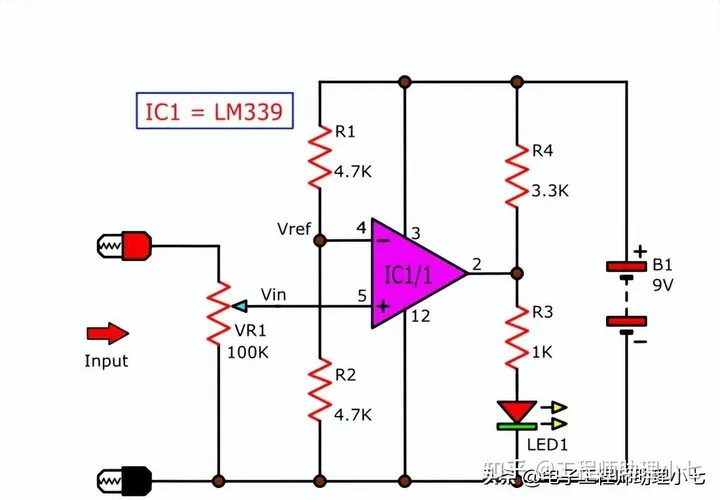

下圖為反相比較器電路。當 Vin 低于 Vref（參考電壓）時，它會導致 LED 亮起。

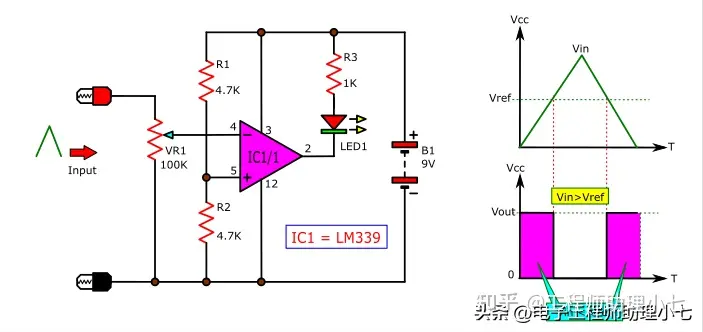

看下圖右邊的波形圖，當 Vin 低于 Vref 時，輸出為高電平。另一方面，當 Vin 高于 Vref 時，輸出為“低”。
這個不可以將負載連接搭配輸出和地，因?yàn)?b>不能工作，沒有來自 LED 的光。

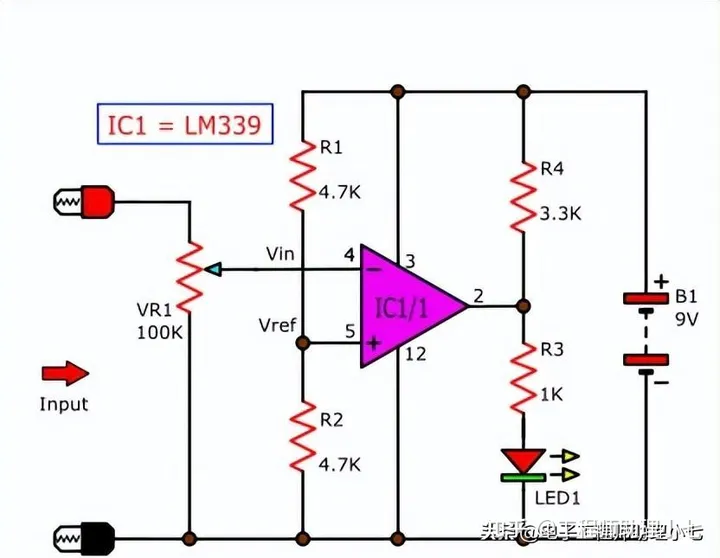

這里要將負載接地，對上面進行改變，通過 R4—3.3K 電阻將一些正電流引入輸出，當 Vin 超過 Vref 時，輸出將從“低”切換到“高”。
在這個電路中，Vref 始終是電源的一半，測量的電源電壓約為 8.4V，因此 Vref 約為 4.20V。接著，調整 VR1，使 Vin 為 4.21V 。因?yàn)?Vin 大于 Vref，所以 LED 燈可以亮起。
這里通過對上面的電路進行改進，只需要添加一個電阻就可以將電流傳遞到輸出端，并且在輸出和地之間放置負載。
只有當 Vin 低于 Vref 時，輸出才為高。例如，Vref 總是設置為電源的一半，所以它是 4.20V。當 Vin 低于 4.20V 時，LED 開始發光。
當我們調整 VR1 將 Vin 設置得更低時，例如 4.19V 時，LED立即開始亮起。

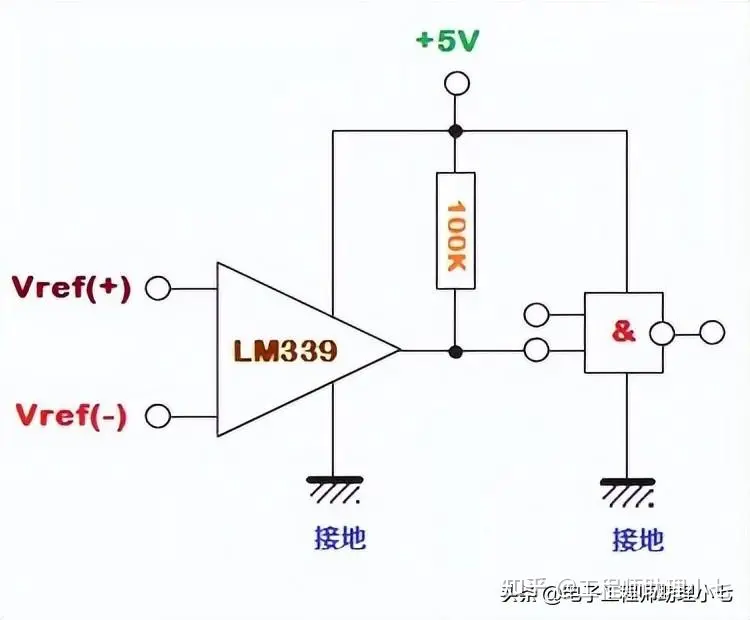

為驅動 CMOS 而設計的電路如下圖所示。
從上面的電路圖可以看出，驅動 CMOS 由 LM339 組成，有兩個不同的參考輸入電壓和一個 100K 的電阻。

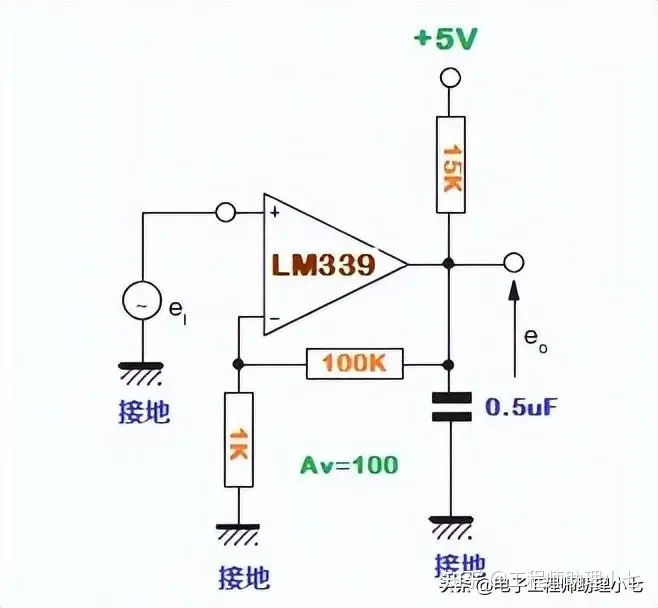

LM339 構建低頻運算放大器電路如下圖所示：
從上圖可以看出，低頻運算放大器由具有兩個不同參考輸入電壓的 LM339 組成，一個 15K 電阻和一個電壓增益約為 100 的 100K 電阻。

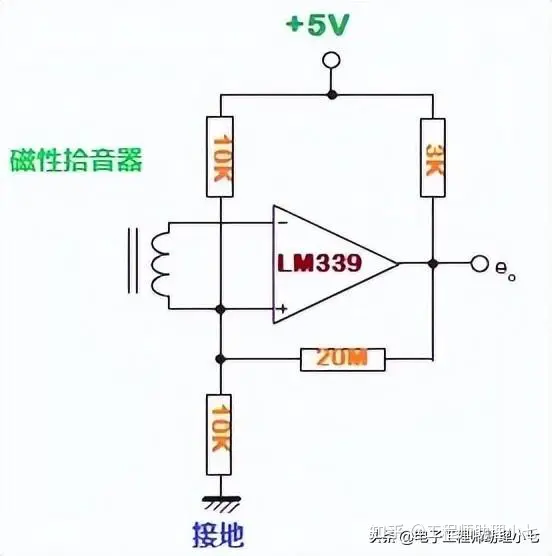

下圖為?LM339 構建的傳感器放大器：
從上圖可以看出，傳感器放大器由 LM 339 組成，有兩個不同的參考輸入電壓，一個 3K 電阻，一個 20M 電阻和兩個 10K 電阻。

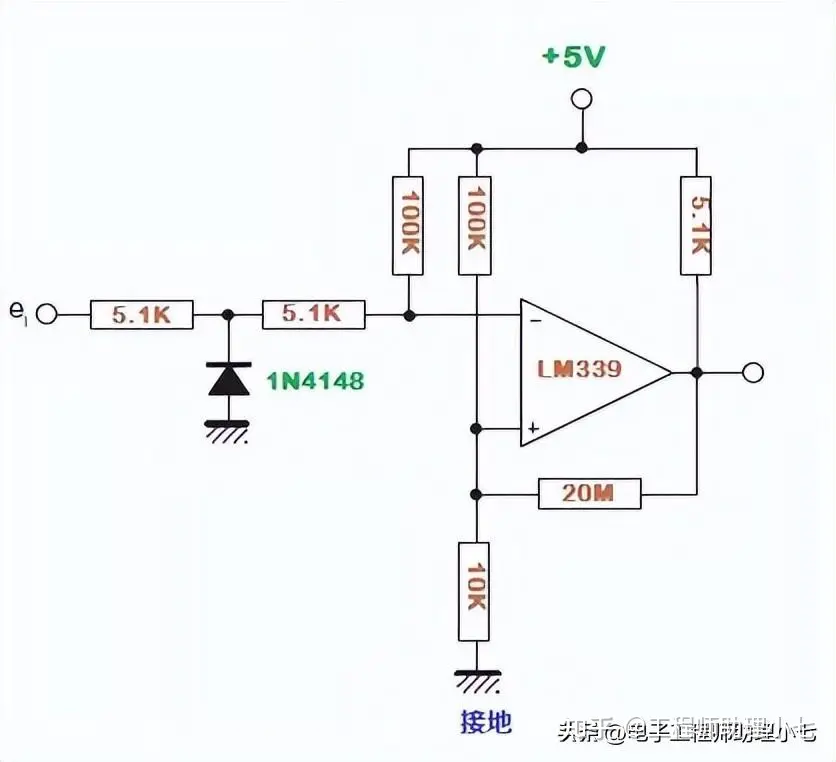

LM339 構建的過零檢測器如下圖所示：
從上圖可以看過零檢測放大器由 LM339 組成，兩個不同的參考輸入電壓，一個10K 電阻，一個 20M 電阻，三個 5.1K 電阻，兩個 100K 電阻和 1N4148 二極管。

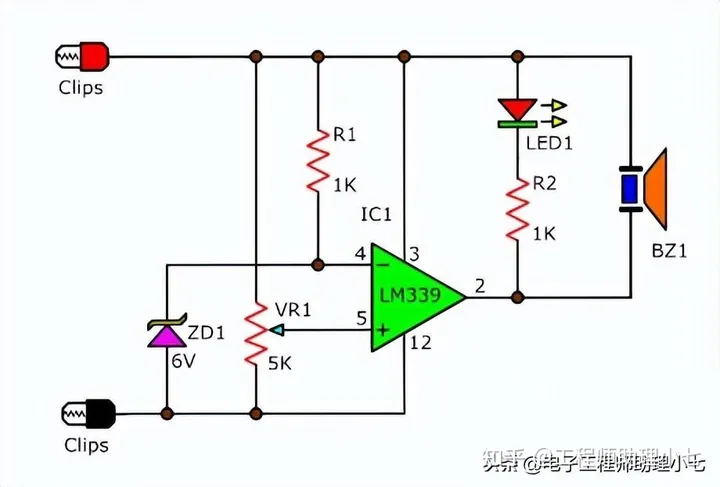

電池電壓檢測器使用?LM339 比較器，電阻、電位器和二極管等元件。
該電路主要由 R1 電阻 1K 、VR1 電位器 5K 、LM339 電壓比較器 IC、穩壓二極管 ZD1-6V、LED、壓電蜂鳴器 BZ1 等組成。
當探頭連接到 9V電池時，電路將被激活。
LM339 有正極和負極引腳，分別是引腳 3 和引腳 12，如下圖電路所示。同時，來自電池的電壓將通過電位器 VR1 流向 IC 的非反相端子（引腳 5）。
然后電路中的電阻 R1 限制電流流向 IC（引腳 4）反相端的 6V 齊納二極管。LM339 的反相和非反相電壓都會比較 IC1 中的兩個電壓。至于指示燈，則使用蜂鳴器和 LED。連接在蜂鳴器和二極管之間的電阻 R2 將控制通過它們的電流。
這里電路中兩個電壓的比較可以通過 LM339 來完成，輸出為 V0，電路由單電源 VCC供電。兩個電壓之間的比較可以基于以下條件進行。
如果初級電壓大于第二電壓（V1>V2），則輸出電壓將為 VCC。如果初級電壓小于次級電壓（V1 當初級電壓高于 6Volts 時，輸出將處于高電壓狀態，因此 LED 不會閃爍，蜂鳴器也不會發出聲音。）
因?yàn)樗鼈兊拿總€端子都連接到 LM339 輸出引腳和正電源。當初級電壓低于 6v 時，LED 會發光，蜂鳴器會發出聲。電壓電平和電路靈敏度可通過電位器 VR1 調節。
LM339 擅長低壓檢測，并且比其他運算放大器更準確，具體的看下面的電路圖：
LED 電壓監控器電路是一個同相比較器。引腳 5（非反相）和地的電壓是經過測試的輸入電壓。
接下來，R1 和 R2 使參考電壓引腳 5（反相），兩個電阻均設置為分壓器形式。如果它們有相同的阻力，將導致參考電壓始終為 Vcc 的一半，Vcc 為 9V，所以這個電壓是4.5V。
當引腳 5 輸入電壓低于引腳 4 的參考電壓時，LED 顯示屏將亮起。此外，該電路無法檢測到 6V 的較低電壓。
VR1—調整測試不要太高的輸入電壓電平；R3—將電流降低到 LED1 的安全水平。

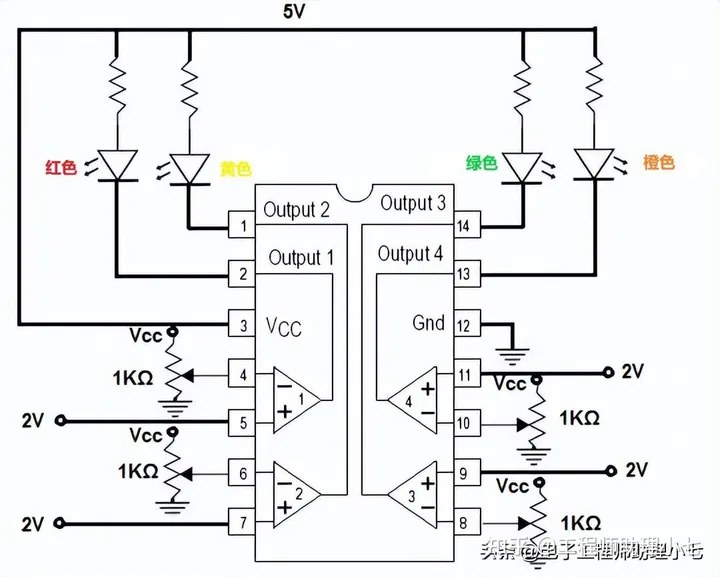

LM339 四電壓比較器電路的電路原理圖如下所示：
這個電路實際上只是為了演示才構建，主要目的還是為了更加明了地展示 如何連接 LM339 以及 LM339是怎么工作的。
在這個電路中，有 4 個不同顏色的 LED。對于運算放大器的每個反相端子，我們連接了電位器的抽頭端子，電位器的一端接 Vcc，另一端接地，然后將 +2V 電源連接到運算放大器的每個同相端子。
為了給 LM339 芯片供電，將芯片的 Vcc 端子（引腳 3）連接到 +5V，并將 GND 端子（引腳 12）連接到地，不僅給?LM339 提供了運行所需的功率，還為電路提供偏置。這是因?yàn)楫?dāng)反相端大于運算放大器的同相端時，輸出將被帶到 Vcc。
在每個輸出引腳上，都連接一個限流電阻（約）330Ω）和一個 LED。LED 都是不同顏色的。連接所有引腳后，現在可以檢查電路是否能夠正常工作。
首先，確保第一次運轉電路時所有輸出都關閉，必須調整所有電位器，使它們輸出接近 0Ω 的電阻，現在打開電路，所有的 LED 都應該熄滅。
然后調節電位器，使其電阻增加，當電阻超過 2V 時，現在反相端電壓大于同相端電壓，第一個LED等會亮起。因此，輸出從 VCC擺動接地，負載通電。
接下來對剩下的 3個運算放大器進行和上面一個的操作（調整電位器），將會出現一樣的結果。
當電壓高于饋入同相端子的參考 2V 時，每個輸出 LED 都會亮起。

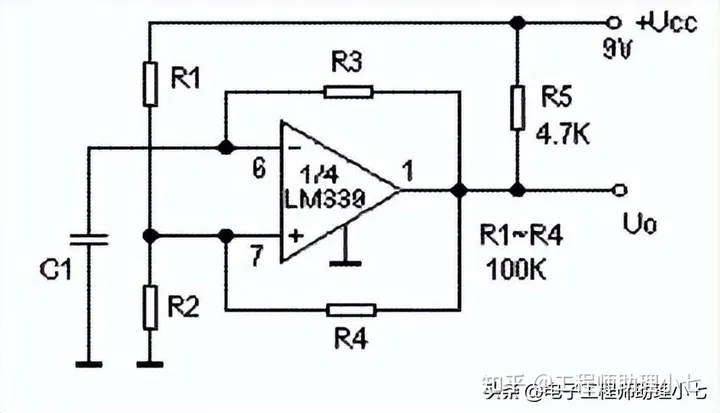

下如為?1/4LM339組成的音頻方波振蕩器電路，改變 C1 可以改變輸出方波的頻率。
在下面這個電路中，當C1=0.1uF時，f=53Hz；當C1=0.01uF，f=530Hz；當 C1=0.001uF，f=5300Hz。
LM339 還可以組成高壓數字邏輯門電路，可以直接與 TTL 和 CMOS 電路接口。

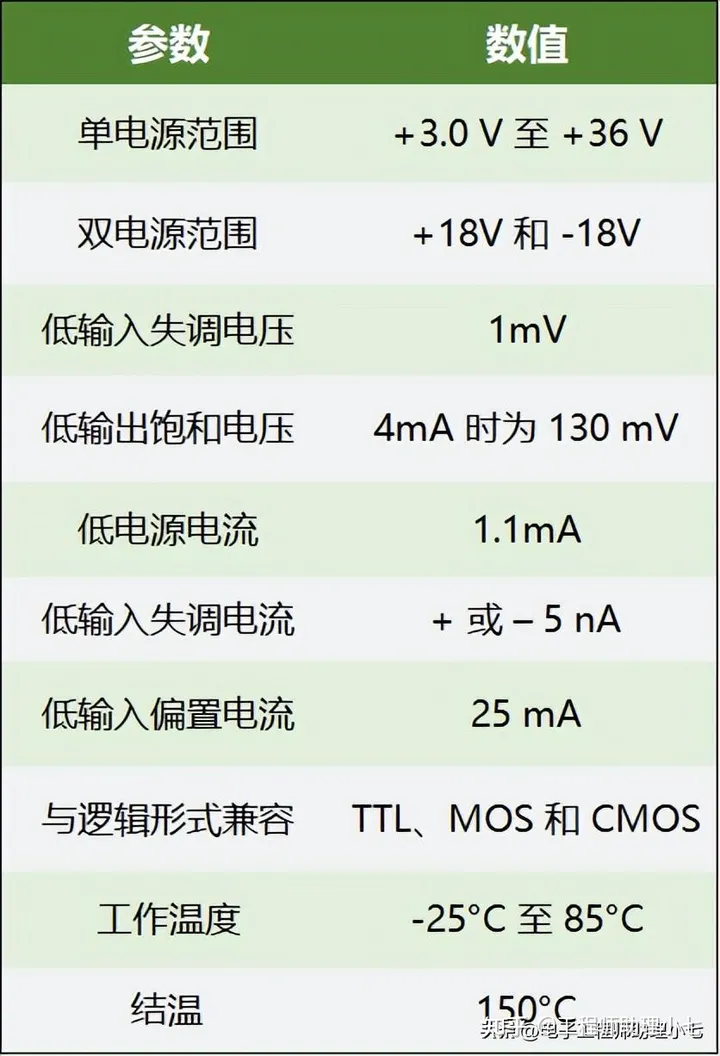

LM339 功能非常多，在實際中有著非常廣泛的應用，這里列舉幾個LM339功能及主要應用
