想要快速入門單片機，就要多動手實踐。也許你的手上有不止一塊的單片機開發板，但是你有沒有親自動手實現自己的想法？單片機實現數字時鐘是一個不錯的想法。有12864液晶顯示屏、有按鍵、有DS18B20。最關鍵的，你能從一個小的實驗設計中獲得設計經驗，熟悉產品開發的流程，你會慢慢愛上這一行。

器件清單

1.元器件清單

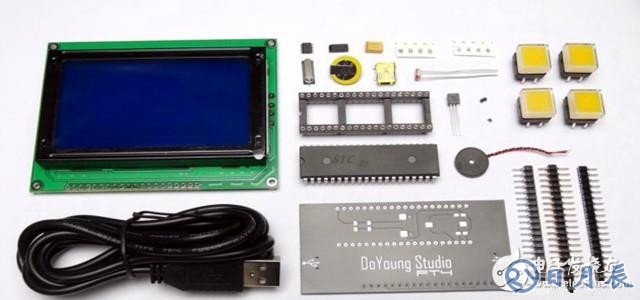

首先來看看所需要的清單：51單片機STC12C5A60S2、12864液晶屏、溫度傳感器DS18B20、時鐘芯片DS1302、光敏電阻、四腿按鍵等。

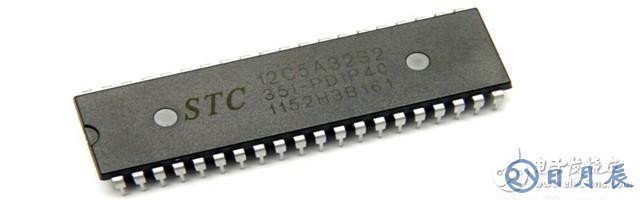

STC12C5A60S2

所用單片機為國產51單片機，型號為STC12C5A60S2，DIP40封裝。

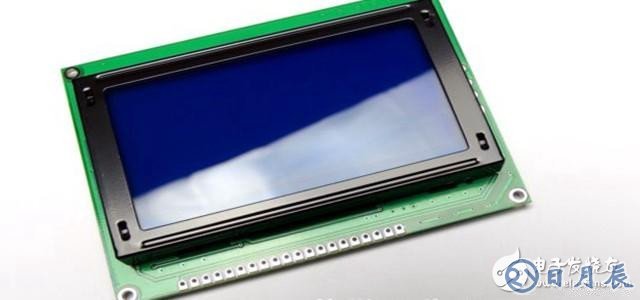

12864液晶屏

顯示器件為12864液晶屏。

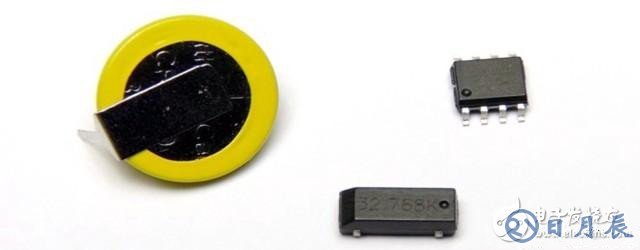

時鐘芯片DS1302

時鐘采用DS1302芯片，配電池、32.768K的晶振。

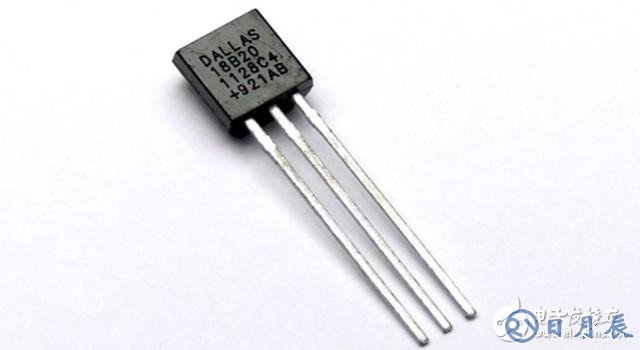

溫度傳感器DS18B20

環境溫度的檢測用DS18B20來實現。

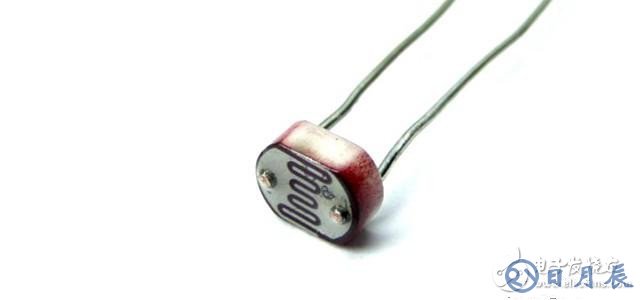

光敏電阻

光敏電阻用于感知白天和晚上。

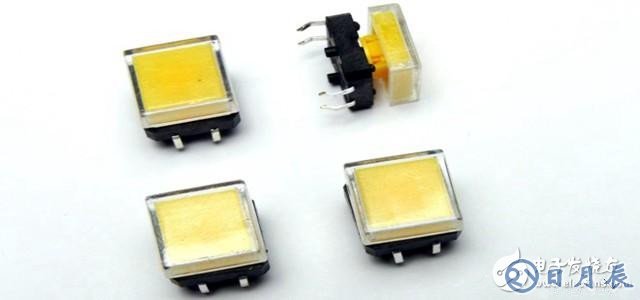

四腿機械按鍵實現時鐘調整、鬧鐘設置等功能。

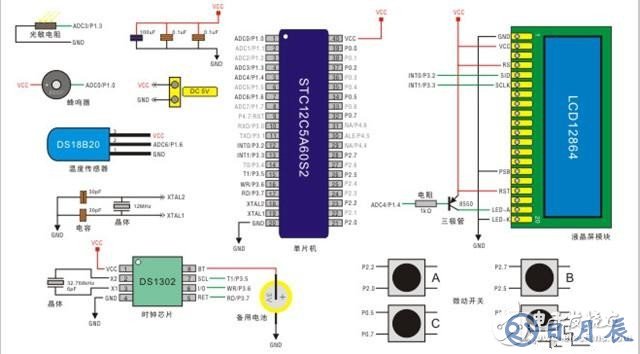

2.實現原理圖

這是整體的原理圖。

3.整體外觀和顯示

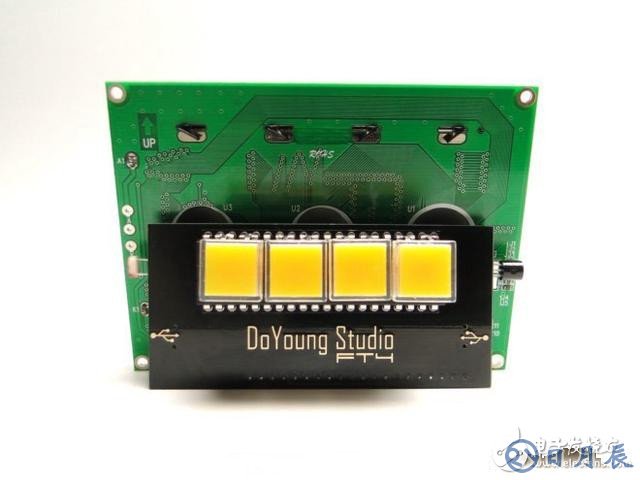

未來時鐘背面

焊接完成后的未來時鐘背面。

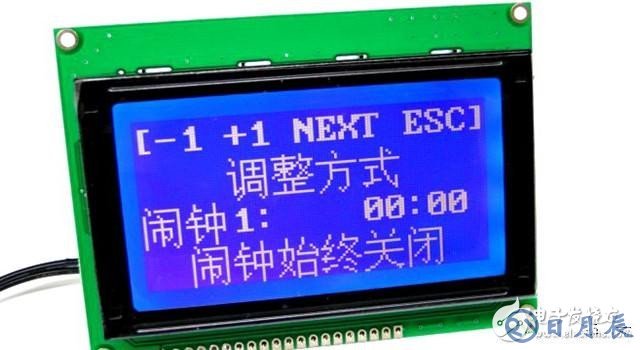

鬧鐘調整界面

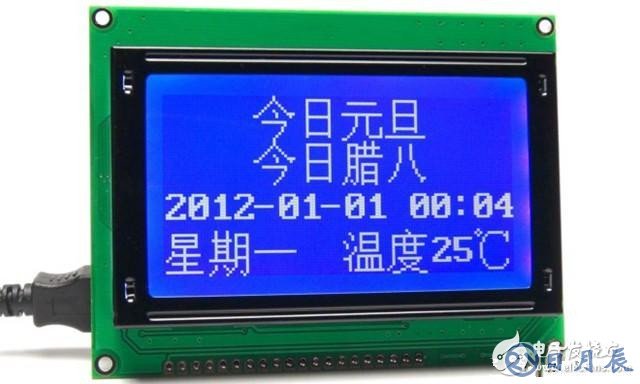

可以實現時間的顯示，鬧鐘的設置，關鍵還有重要節氣的顯示。
