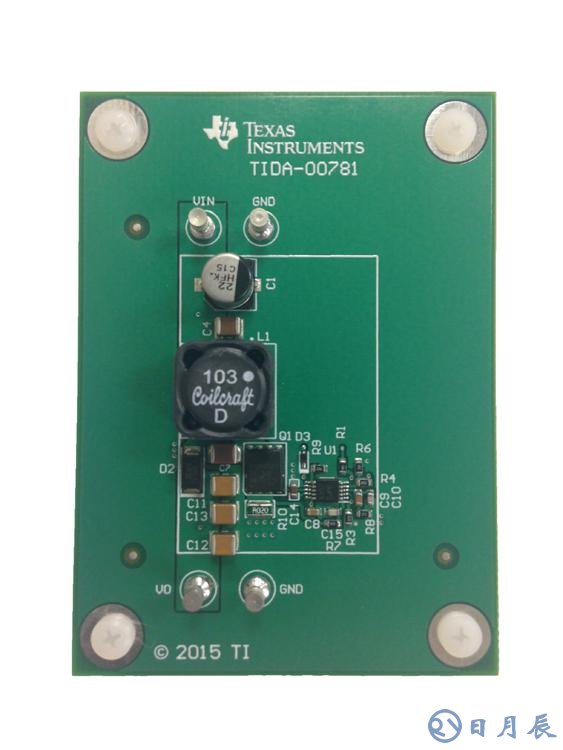

TIDA-00781 是一種用于工業應用的 12W SEPIC 電源參考設計。它采用 12V 標稱輸入電壓，電流為 1A 時可產生 12V 輸出以及 92% 的峰值效率。SEPIC 轉換器拓撲可實現電壓升壓和降壓轉換。該設計涵蓋了從 2.5V 到 20V 的寬泛輸入范圍，最低啟動輸入電壓為 3.5V。在 12V 汽車電池系統中使用時，此設計可在汽車啟停期間不間斷運行。該參考設計采用 LM3481-Q1 作為 SEPIC 控制器，可用于汽車級 AEC-Q100 1 級。此設計采用單耦合電感器來實現緊湊型解決方案。SEPIC 的組件面積約為 39 mm x 26 mm（1.5 英寸 x 1 英寸）。該參考電路板布局經過優化，以改善 EMI 性能。

該設計還可使用輸出電壓進行工作，這意味著，在正常工作條件下，輸出電壓達到 12V 之后，輸入電壓可以降低至 2.5V，而系統仍可將輸出電壓調整率控制在 5% 以內。請注意，當輸入電壓為 2.5V 時，高輸入電流會導致電感器升溫超過 130°C，因此這并非建議工作條件。



主要特色

• 輸入：2.5V 至 20V（最低啟動電壓 3.5V），IC 能夠達到 48V 的輸入電壓
• 輸出：12V @ 1A
• 12W 總輸出功率
• 峰值效率為 92%
• 開關頻率為 500kHz
• 輸出電壓紋波低于 50mV
• 緊湊型 4 層板，外層為 1 盎司覆銅，內層為 0.5 盎司覆銅
• 板尺寸：76.2x54.8mm；解決方案尺寸：710.3 mm2
•
