為制造二極管，我們只能在隔離的區域內進行摻雜，而不是在整個圓片上進行摻雜。此外，還需要在器件上制作接觸和互連。本節講述怎樣利用光刻在圓片上制造微小精確的結構。光刻中，用具有精確限制結構的掩膜在各步工藝中阻擋圓片的某些部分。

  我們來看看怎樣制作簡單的二極管(圖1)，p型圖片覆蓋上一層氧化層，接著是一層光刻膠，如圖，光刻膠是光敏有機化合物，通常旋涂到硅片上。經光照射會發生化學反應，對于正膠，顯影會去除曝光后的光刻膠。對于負膠，顯影會去除沒有曝光的部分。加上掩膜版，只有在掩膜版透明的地方光刻膠才會被曝光。然后顯影，在光刻膠上留下圖形。

  接下來，圓片放在離子注入機中。施主離子注入氧化層(后面會被去除)和襯底中。半導體被離子轟擊的地方成為n型。這樣，n+阱就在p型襯底上生成。注意施主的注入數目必須超過背景受主濃度，才能使注入?yún)^(qū)成為n型。

  下一步，生成新的氧化層，這一層用另一個掩膜來限制離子注入，生成p型歐姆接觸的p+層。

  生長另一層氧化層，再在圓片上旋涂一層光刻膠。采用第三層掩膜版，形成制作接觸的兩個孔，當生成下一層金屬時，通過前面剩下的氧化層和p型襯底絕緣。

  最后形成金屬圖形，制作p區和n區的電接觸。接觸通過氧化層上的通孔形成。

圖 生長硅氧化層，覆蓋光刻膠。	圖 通過掩膜曝光。
圖 光照改變曝光區的光刻膠的化學特性。	圖 曝光后的光刻膠以及下面的層被刻蝕掉。
圖 離子注入磷原子，留下中所示的n+結構。
圖 淀積新的氧化層，用掩膜在氧化層上開孔。	圖 用二次離子注入形成p+接觸層。
圖 用第三個掩膜在氧化層上形成圖形。	圖 刻蝕形成接觸孔。
圖 整個圓片上淀積一層金屬。	圖(I) 用另一個掩膜在金屬上形成圖形。
圖 最終的器件有兩個接觸，一個連接n區，一個連接p襯底。

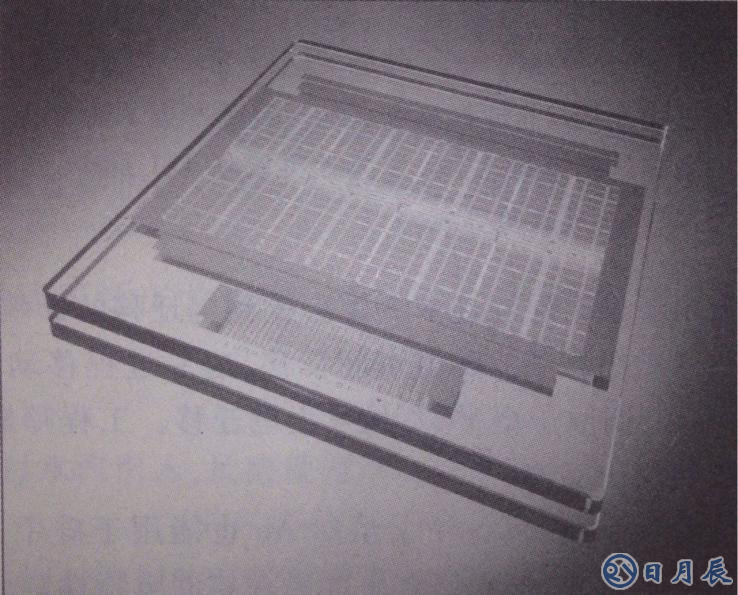

   圖2中是用來制作16M比特的存儲器芯片的其中一個掩膜。掩膜版制作的比較大，再經過投影縮小
