PMP21277 是一款采用 LM5122 升壓控制器 IC 的單相同步升壓轉換器參考設計。此設計接受 10.8V 至 13.2V 輸入電壓（標稱值為 12V），并提供

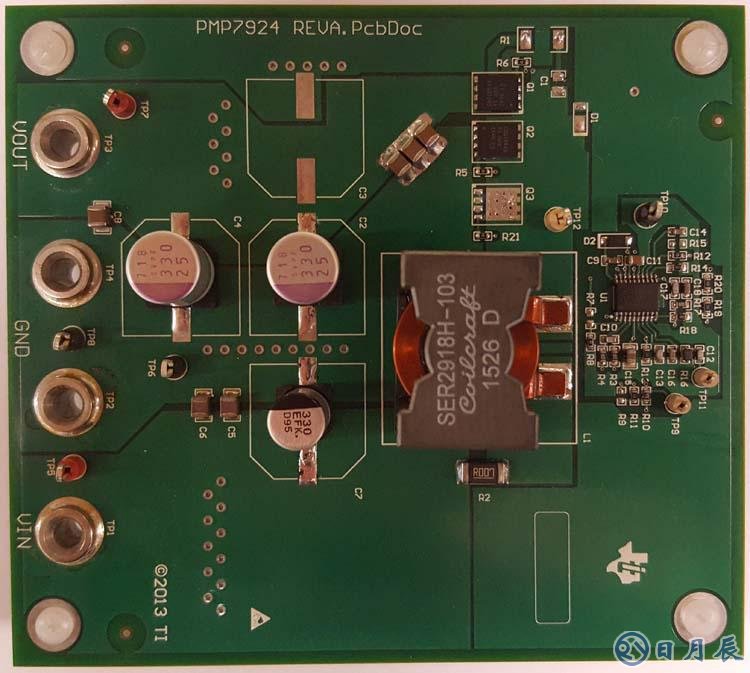

20.5V 輸出電壓，能夠為負載提供 7.5A 連續電流。此設計基于 PMP7924 RevA PCB 而構建，后者經修改符合 PMP21277 設計配置和要求。該 PCB 為 4 層電路板（其中的外層有 1 盎司覆銅，而內層有 0.5 盎司覆銅）。









主要特色

• 高效率同步運行能力確保實現 97.6% 的峰值效率
• 能夠同步到外部時鐘信號
• 控制器 IC 包含大電流 FET 驅動器
