【3.7V/5V自行車燈升壓方案】FP7209升壓恒流驅動芯片在便攜燈/自行車燈中的應用方案

炎炎夏日，毒辣的太陽與高溫，讓不少騎友放棄了白天活動，從而轉戰涼快的夜晚騎行，而在漆黑的夜晚騎行少不了照明設備。

一款高品質的照明系統，不僅方便騎行時觀察路面情況，還能提醒路上的行人和車輛，關鍵時刻還可以保護我們的人身安全。下面，雅欣將帶著大家一起來看看用FP7209 升壓LED驅動芯片做的自行車燈升壓方案。

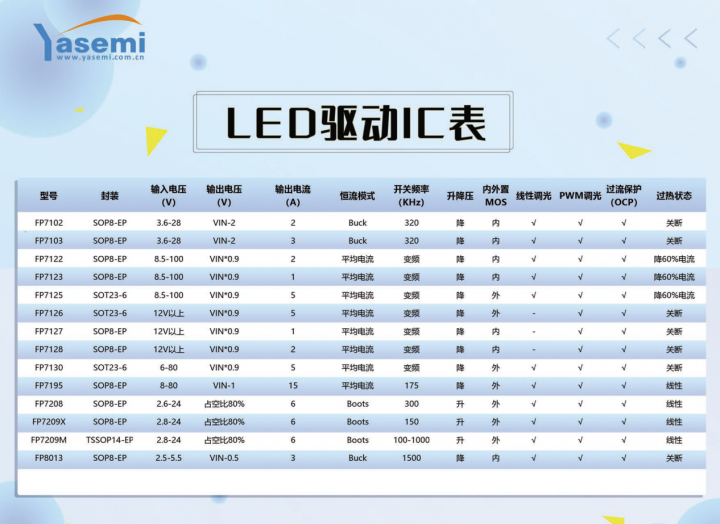

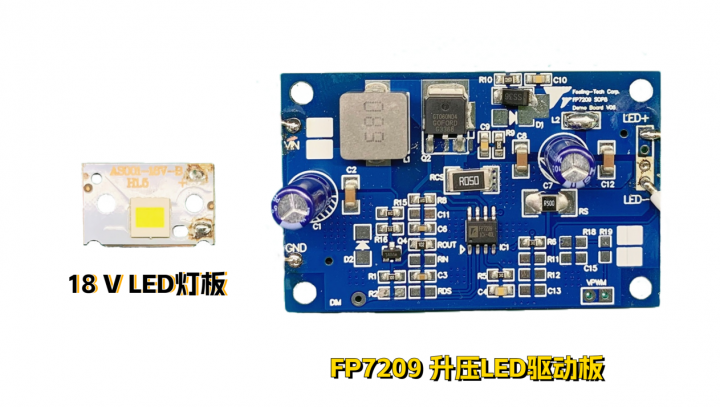

一、自行車燈的內部組成結構

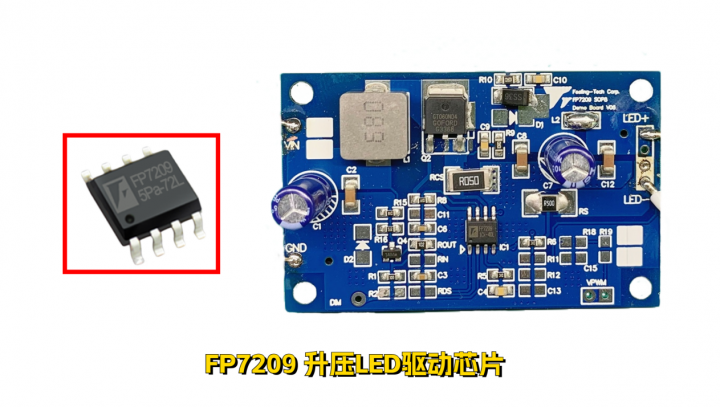

二、驅動板詳解

FP7209最低啟動電壓2.8V，可支持單節鋰電池供電，升壓恒流輸出燈板所需的電壓電流，此次DEMO板采用輸入3.7V ，輸出18 V，0.25A的參數。

FP7209是針對LED驅動器的升壓恒流驅動芯片。它提供了內置的門驅動銷，用于驅動外部N-MOSFET。誤差放大器的非反相輸入端連接到一個0.25V的參考電壓。保護系統電路有三個功能：UVP、OVP、OCP。LED電流可以通過一個連接到DIM針腳的外部信號來調整。DIM引腳接受直流電壓或PWM信號。電流模式控制和外部補償網絡使系統穩定簡單靈活。

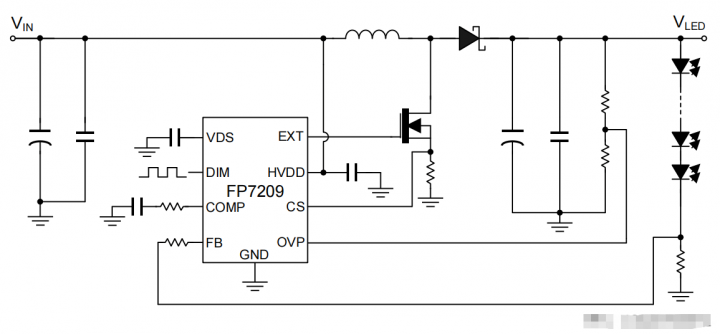

三、應用電路圖

以上就是雅欣自行車燈升壓方案的全部內容分享，如果您有車燈升壓方案需求，歡迎一起探討學習哦！
