Type-C端口是根據USB3.x和USB4協議傳輸數據的，很容易受到電氣過載（EOS）和靜電放電（ESD）事件的影響。由于Type-C支持隨意熱插拔功能，其內部高集成度的芯片，更容易受到人體靜電放電的傷害和損壞。同時，Type-C端口擁有更高的數據傳輸速率，對數據傳輸容錯率有更嚴格的要求。為此，在Type-C端口進行電路設計時，電子工程師通常會選用ESD二極管為端口芯片安全性和穩定性保駕護航。關于Type-C端口靜電保護方案，之前東沃電子就分享過，如下圖所示：

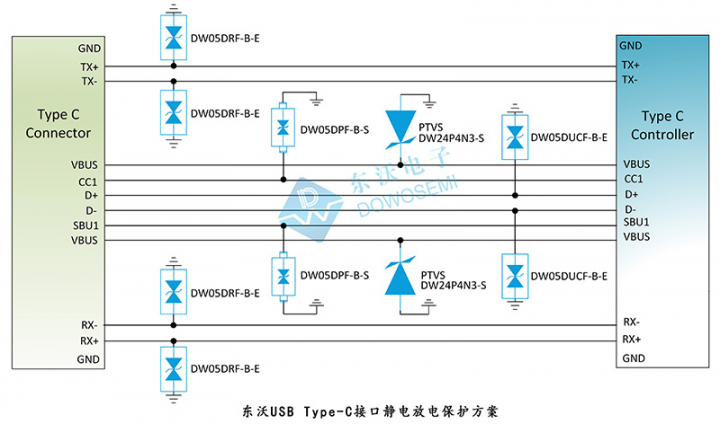

USB Type-C端口分立式靜電保護方案設計圖

從圖中可知，這個方案東沃電子技術選用的是分立式ESD二極管，走線比較彎曲復雜，占用PCB安裝空間。為此，有客戶問：“由于PCB板空間有限，走線不能太復雜，Type-C端口靜電保護有沒有選用集成式ESD二極管的方案？”接下來，電路保護器件廠家東沃電子要科普的主題是：Type-C端口集成式靜電保護方案設計圖及ESD二極管選型參數詳解。

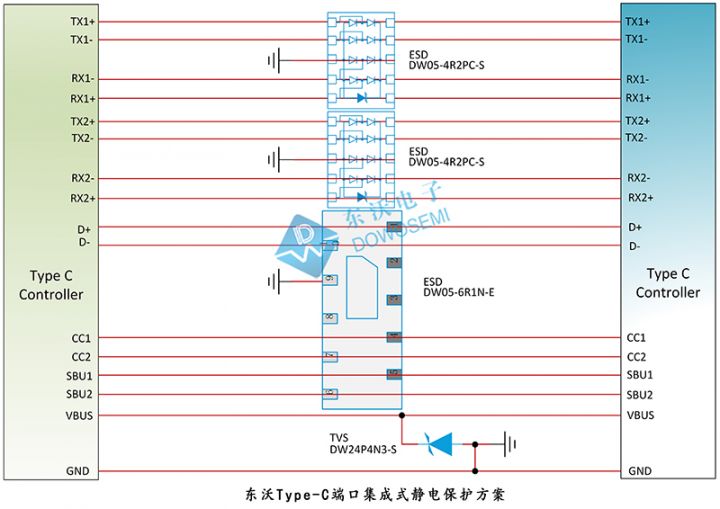

東沃Type-C端口集成式靜電保護方案設計圖

USB Type-C端口分立式靜電保護方案設計圖

東沃Type-C端口集成式靜電保護方案說明

從東沃Type-C端口集成式靜電保護方案設計圖可知，Type-C端口中2組高速數據傳輸?shù)?個差分對（TX和RX）防護，東沃電子技術推薦選用2顆ESD二極管DW05-4R2PC-S，工作電壓5V、峰值脈沖電流4.5A、鉗位電壓19V、漏電流0.2μA、DFN2.5x1-10L封裝；0.2pF超低結電容，非常適合高速數據傳輸；符合IEC 61000-4-2 (ESD) ±25kV（空氣），±15kV（接觸）。DW05-4R2PC-S集成了4個端口保護，大大縮小了PCB安裝空間；直通式走線方式，減少走線彎曲，改善信號的完整性和速度。

D+、D-差分信號和用于PD快充檢測及協議控制的CC/SBU信號防護，東沃技術推薦選用ESD二極管DW05-6R1N-E，工作電壓5V、峰值脈沖電流4A、鉗位電壓15V、漏電流1μA、DFN4.1x2-10L封裝；0.3pF超低結電容，非常適合高速數據傳輸；符合IEC 61000-4-2 (ESD) ±18kV （空氣），±12kV（接觸）。DW05-6R1N-E集成了6個通道的信號保護端口，極大縮小了PCB安裝空間；直通式走線方式，減少走線彎曲，改善信號的完整性和速度。

VBUS供電口防護，東沃技術推薦選用ESD二極管DW24P4N3-S，非常適合USB-PD快充模式。DW24P4N3-S工作電壓24V、峰值脈沖電流150A、鉗位電壓32V、漏電流0.5μA、DFN2020-3L封裝；符合IEC 61000-4-2 (ESD) ±30kV（空氣），±30kV（接觸）。

東沃Type-C端口集成式靜電保護器件參數

1）東沃ESD二極管DW05-4R2PC-S參數

查看東沃電子“ESD-DW05-4R2PC-S Datasheet”規格書可知：

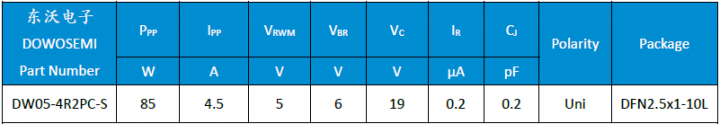

ESD二極管DW05-4R2PC-S參數

2）東沃ESD二極管DW05-6R1N-E參數

查看東沃電子“ESD-DW05-6R1N-E Datasheet”規格書可知：

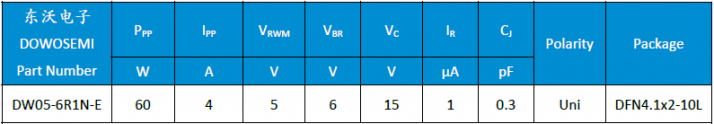

東沃ESD二極管DW05-6R1N-E參數

3）東沃ESD二極管DW24P4N3-S參數

查看東沃電子“ESD-DW24P4N3-S Datasheet”規格書可知：

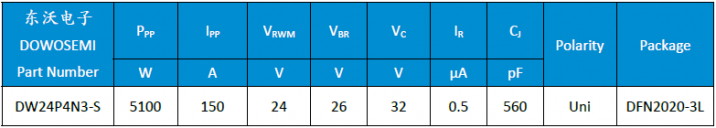

東沃ESD二極管DW24P4N3-S參數
