    電容話筒幻象電源是什么情況
  • 電容話筒幻象電源是什么情況
  •   發布日期: 2018-09-28  瀏覽次數: 2,081

     本文主要是關于電容話筒幻象電源的相關介紹,并著重對電容話筒幻象電源進行了詳盡的闡述。

      電容話筒

      電容話筒的核心組成部分是極頭,由兩片金屬薄膜組成;當聲波引起其震動的時候,金屬薄膜間距的不同造成了電容的不同,而產生電流。因?yàn)闃O頭需要一定電壓進行極化才能使用,所以電容話筒一般需要使用幻象電源供電才可以工作。電容話筒具有靈敏度高,指向性高的特點。因此,它一般用在各種專業的音樂,影視錄音上,在錄音棚里很常見。另外有一種電容話筒名為駐極體話筒,駐極體話筒具有體積小,頻率范圍寬,高保真和成本低的特點,已在通訊設備,家用電器等電子產品中廣泛應用。駐極體話筒在生產時振膜就已經經過高壓極化處理,將永久帶有一定電荷,因此不需要另外加極化電壓。為了便攜等要求,駐極體電容話筒可以做的非常小,因此會一定程度的影響音質。但是理論上說相同尺寸駐極體話筒和在錄音室廣泛使用的傳統電容話筒,音質應該不會有太大區別。

      電容話筒的撿聲原理是利用一張極薄的鍍金膜,作為電容的一個極,與其相隔零點

      幾毫米,有另外一個固定電極,這樣形成一個幾P法拉的電容器,薄膜電極跟隨聲波振動而造成電容的容量變化,形成電信號,由于這個電容只有幾P法拉,其內阻極高,達到G歐姆的級別。所以需要個電路,來將這個G歐姆的阻抗轉換成通用的600歐姆左右的阻抗,這個電路,也叫做“預放大電路”通常集成在電容話筒的內部,需要“幻象電源”來給電路供電。 正是有這個預放大電路的存在,所以電容話筒必須要幻象電源來供電才能正常工作,電容話筒+幻象電源一般靈敏度都很高,比常用的動圈話筒靈敏的多。換句話說,電容話筒不管用在電腦上還是別的設備上錄音,幻象電源都是必須的,而且錄出的聲音都不會比動圈話筒的小。

      特點

      這種話筒最為普遍,因?yàn)樗阋?,體積小巧,而且效果也不差.有時也叫咪頭。具體原理是這樣的,在一層特殊材料上,帶上電荷,這里的電荷不易釋放,人說話時,帶電荷的薄膜跟著振動.導致它和某一極板的間距也在不斷發生變化,使得電容發生變化.又由于它上面帶的電荷不變,再根據Q=CU,電壓也會隨著發生變化,這樣就將聲音信號轉換為電信號了.這個電信號一般加在了話筒內部的

      一個場效應管上用于放大信號,接入電路時,要注意它的正確接法。此外,就是壓電式等其它類型了.現在壓電式的話筒也常用在一些低端設備中。

      電容話筒的核心組成部分是級頭,由兩片金屬薄膜組成;當聲波引起其震動的時候,金屬薄膜間距的不同造成了電容的不同,而產生電流。電容話筒一般需要使用48V幻象電源供電,以及話筒放大器材,或者調音臺才可以工作。

      電容話筒是歷史最為悠久的話筒類型之一,其出現的時間可以追溯到20世紀初期。與其它類型的話筒相比,電容話筒的機械構造最為簡單,主要就是把一片拉伸得薄薄的能夠?qū)щ姷恼衲堎N在一塊叫做后板的金屬薄片上,利用這種結構來形成一個簡單的電容器。然后利用外部電壓源(通常是幻象電源,但多數電容話筒也會自帶電源供給裝置)向電容器供電。當聲壓作用于振膜時,振膜就會隨著波形做出各種輕微振動,然后這種震動再通過電容量的變化,引起輸出電壓的變化,而正是這種輸出電壓的變化構成了話筒的輸出信號。實際上,電容話筒也可以分為好幾種,但它們的基本工作原理都是一樣的。當前,最受歡迎的電容話筒還是Neumann出品的U87。

      幻象電源

      幻象電源為電源和相關電力工具名稱。它具有頻帶寬廣、響應曲線平直、輸出高、非線性畸變小、瞬態響應好等非常突出的優點。

      電容麥克風一般由電容極頭和預放大器兩部分組成,電容極頭需要有一個極化電壓(駐極體例外),預放大器也需要用電。它們所需的電源都由信號線攜帶供給,但并不給信號傳送造成問題。這樣的供電方式稱為幻象供電。以往有的文章稱作“幻相”,本人認為不很確切,查過幾本字典,Phantom可以解釋為幻影,錯覺,妄想,影象,幻象等。而與“相位”的相(Phase)毫無關系,譯成“幻相”容易產生誤導,其實幻象電源是純直流電源,哪里有什么相位?  有些電容麥克風是由內部電池供電,更多的電容麥克風通過信號線接收來自它們所連接的調音臺或前置放大器獲得電源供應?;孟蠊╇娨灿蟹Q為Simplex Powering的。通常是11到48伏的直流電,同時供應電容頭的極化和放大電路的用電。各種電容麥克風耗用的電流為1到12毫安培。許多現代的電容麥克風可以允許9到54伏的電壓,它們內部裝有整流器,能夠適應很寬的電壓范圍。  幻象供電要求在麥克風和電源供應端之間的平衡連接,通常使用XLR插頭的3根導線,2和3腳供給相同的直流電壓,這一電壓是相對1腳的地電位而言。一般來說,幻象電源的來源是交流市電,只有在沒有交流電的地方如野外才考慮用電池供電。

      類型

      現有的幻象電源類型共3類,使用的電壓為12,24和48伏。

      12和24伏供電常見于電池供電的調音臺,這類調音臺由于電源問題而受到很多顯著的限制,許多早期的調音臺僅供應12或18伏幻象電源和很少的電流。電池供電12和24伏的調音臺如Shure的FP33到現在還在應用。

      錄音棚內一貫為各路麥克風輸入分別提供48伏幻象電源。因?yàn)檫@些調音臺都使用市電供電,所以對于幻象電源的供給實際沒有什么限制。許多面向錄音棚的電容麥克風也設計成48伏電壓的。實際上它們也僅在48伏供電時才達到標準的電流。

      甚至在調音臺能夠?yàn)楦髀符溈孙L(fēng)提供48伏幻象電源的時候,仍應注意所供的電流。一些調音臺沒有為每路麥克風提供12毫安的能力,當你連接上一些麥克風之后,幻象電源就不能再維持足夠的電流和電壓,甚至出現更嚴重的后果。這類不愉快經常出現在廉價的或電池供電的調音臺上。作為預防,你應該清楚每支麥克風要求的電流和調音臺能夠供應的幻象電源總電流。

      另有一種比較少見的T-power(又稱A-B power)類幻象供電。與傳統的幻象供電供給2,3腳相同電壓不同的是T-power系統在2,3腳之間有12伏電位差。有一些系統的2腳電位高于3腳12伏;另一些系統卻是3腳電位高于2腳12伏。此外這里所說的直流電壓被稱作“浮動電壓”(floating voltage),因?yàn)樗鼈儾⒉挥玫仉娢蛔鲄⒖?。有一些設備如Nagra錄音機和前面提到的Shure調音臺可以選擇用T-power還是傳統的幻象供電。

      T-power的發明主要是考慮到電影錄音經常需要使用很長的信號線。不久以前T-power在美國和歐洲有2種不同的形式,適應T-power供電的麥克風主要有Sennheiser和Schoeps的產品??偟目磥?,T-power的使用并不很普遍。

      電容話筒幻象電源是什么情況

      有些電容麥克風是由內部電池供電,更多的電容麥克風通過信號線接收來自它們所連接的調音臺或前置放大器獲得電源供應?;孟蠊╇娨灿蟹Q為Simplex Powering的。通常是11到48伏的直流電,同時供應電容頭的極化和放大電路的用電。各種電容麥克風耗用的電流為1到12毫安培。許多現代的電容麥克風可以允許9到54伏的電壓,它們內部裝有整流器,能夠適應很寬的電壓范圍。

      幻象供電要求在麥克風和電源供應端之間的平衡連接,通常使用XLR插頭的3根導線,2和3腳供給相同的直流電壓,這一電壓是相對1腳的地電位而言。一般來說,幻象電源的來源是交流市電,只有在沒有交流電的地方如野外才考慮用電池供電。

      幻像電源是給電容話筒供電的設備。電容話筒中電容頭的極板需要一定的電壓來建立電場才能工作(駐極體話筒因本身有駐留極化電場,不用幻像電源),而電容話筒內的話筒放大器(也稱預放大器)也要供電。因此幻像電源的主要作用是給電容話筒中的電容頭和話筒放大器供電?;孟耠娫摧敵龅氖侵绷麟?,有12V、24V、48V等多種電壓,以48V居多。有單路和多路之分,一般從卡農插座輸出。音響系統對幻像電源要求較高,要求幻像電源要純凈,即紋波要小,電壓穩定,內阻小,電流足夠。因?yàn)榧y波如果不夠小,經高增益的放大后,揚聲器中可聽到難以接受的紋波噪聲,而如果內阻不夠小,可能會產生自激振蕩。

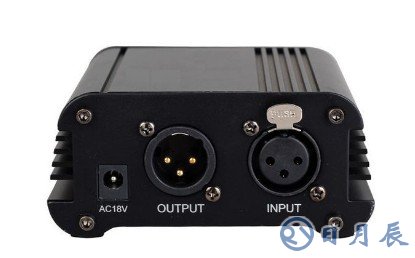

      附圖即為一款幻像電源外觀圖片。這是一款由交流電源適配器降壓的幻像電源。

      電容話筒幻象電源是什么情況
