LED 照明較其他照明產品具有綠色、節能、環保、長壽命等優點，隨著整體成本降低，LED 照明開始廣泛使用在商業、家庭等領域。而智能型 LED 照明獨有的特點適用于不同的應用場合和需求，如遠程控制、定時開關、調光、調色等。
XLSEMI 研制出針對 LED 照明的全集成開關型變換方案，內部集成高壓、大功率 MOSFET 開關管，外圍元器件簡單，系統應用靈活，轉換效率高，系統體積小，內置過溫保護、過流保護、短路保護等全套可靠性保護電路，同時兼容外置 PWM 信號調光功能，實現智能驅動 LED。
LED 照明
XL30XX 系列可以通過外置 PWM 信號，改變 PWM 信號占空比來實現調光功能，PWM 信號占空比變化范圍 0%-100%，PWM
信號頻率范圍 1KHz-10KHz。
| 應用手冊： | XLSEMI恒流LED產品PWM調光方案簡介.pdf |
參考數據

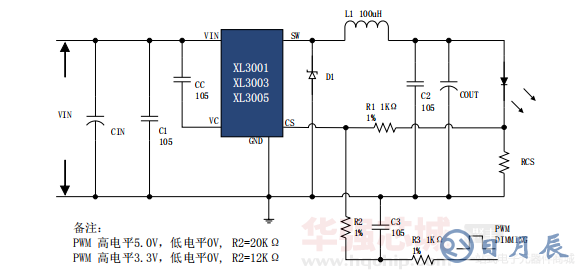

備注：VPWM=5.0V 時，電阻 R2=20K，VPWM=3.3V 時，電阻 R2=12K。

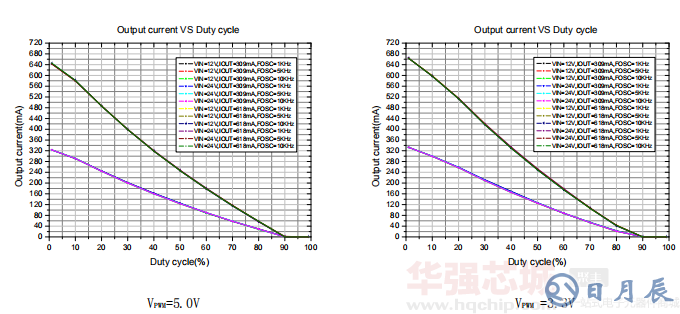

測試條件 1，輸入 12V/24V，輸出接 3 串 LED，初始電流值設定為 309mA/618mA，調光信號幅值為 5.0V/3.3V，頻率為 1KHz、5KHz、10KHz。

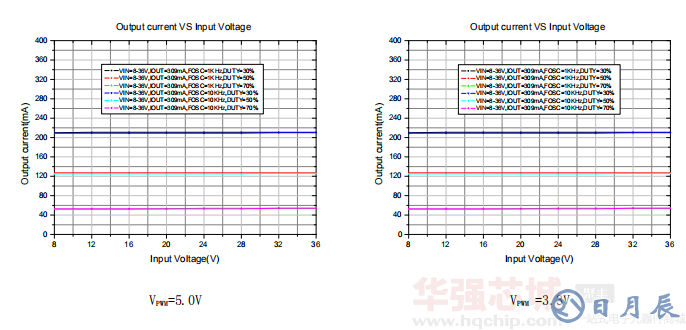

測試條件 2，輸入 8V-36V，輸出接 2 串 LED，初始電流值設定為 309mA，調光信號幅值為 5.0V/3.3V，頻率為 1KHz、10KHz。
參考波形

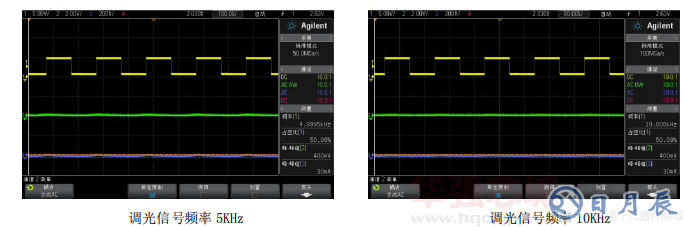

輸入 12V，輸出接 3 串 LED，初始電流值設定為 309mA，調光信號幅值為 5.0V，占空比 50%，頻率為 5KHz、10KHz。
備注：通道 1 黃色，PWM 信號波形；通道二綠色，輸出電壓紋波；通道三藍色，輸出電流紋波
