分析設計要求

電壓增益可以用于計算電壓放大倍數；最大輸出電壓可以用于設置電源電壓。

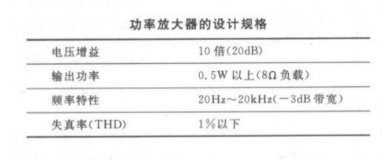

輸出功率可以用于計算發射極電流；在選擇晶體管時需要注意頻率特性。

確定電源電壓

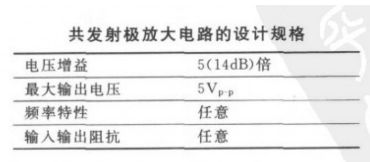

在第一個圖中我們觀察到最大輸出電壓幅值為5V，三極管輸出電壓幅度由Vc極電壓決定，而Vc端的電壓要設置為電源電壓的1/2左右。

在這里我們?cè)O(shè)置為電源電壓為15V，為了使信號正負能有對稱的變化空間，在沒有信號輸入的時候，即信號輸入為0，假設Uce為電源電壓的一半，我們當它為一水平線，作為一個參考點。

當輸入信號增大時，則Ib增大，Ic電流增大，則電阻R2的電壓U2=Ic×R2會隨之增大，Uce=VCC-U2，會變小。U2最大理論上能達到等于VCC，則Uce最小會達到0V，這是說，在輸入信增加時，Uce最大變化是從1/2的VCC變化到0V。?

同理，當輸入信號減小時，則Ib減小，Ic電流減小，則電阻R2的電壓U2=Ic×R2會隨之減小，Uce=VCC-U2，會變大。在輸入信減小時，Uce最大變化是從1/2的VCC變化到VCC。這樣，在輸入信號一定范圍內發生正負變化時，Uce以1/2VCC為準的話就有一個對稱的正負變化范圍。

用三極管需要考慮的問題

耐壓夠不夠

負載電流夠不夠大

速度夠不夠快(有時卻是要慢速)

B極控制電流夠不夠

有時可能考慮功率問題

有時要考慮漏電流問題(能否“完全”截止)

一般都不怎么考慮增益(通常沒有對此參數要求很高)

確定發射極電流Ie

根據發射極的頻率特性與發射極的頻率特性關系。小信號共發射極的發射極的電流大小為0.1到數毫安。

確定Rc和Re的值

通常Vce設定為VCC的一半，Vce=Ic*(Rc+Re)，Rc和Re跟放大倍數有關。

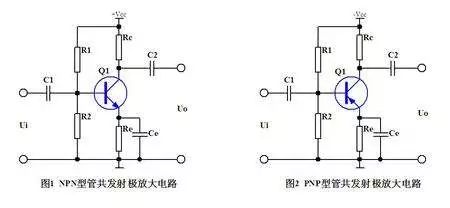

確定基極偏置電路R1和R2的值

我們已知Ic值，由Ic=β*Ib(β一般取100 )，然后估算流過R1的電流值，一般取值為Ib的10倍左右。計算R1和R2。R1、R2為三極管V1的直流偏置電阻，什么叫直流偏置？

簡單來說，做工要吃飯。要求三極管工作，必先要提供一定的工作條件，電子元件一定是要求有電能供應的了，否則就不叫電路了。在電路的工作要求中，第一條件是要求要穩定，所以，電源一定要是直流電源，所以叫直流偏置。

為什么是通過電阻來供電？電阻就象是供水系統中的水龍頭，用調節電流大小的。所以，三極管的三種工作狀態“載止、飽和、放大”就由直流偏置決定，也就是由R1、R2來決定了。

確定耦合電容C1和C2

C1與輸入阻抗，C2與連接在輸出端的負載電阻分別形成高通濾波器。要經過計算中心頻率勁兒得到C1和C2的值。

C1、C2為耦合電容，耦合就是起信號的傳遞作用，電容器能將信號信號從前級耦合到后級，是因?yàn)殡娙輧啥说碾妷翰荒芡蛔?，在輸入端輸入交流信?hào)后，因兩端的電壓不能突變因，輸出端的電壓會跟隨輸入端輸入的交流信號一起變化，從而將信號從輸入端耦合到輸出端。

但有一點要說明的是，電容兩端的電壓不能突變，但不是不能變。
