具有過流保護的直流可調穩壓電源本電源的主要器件是通用穩壓集成塊，內部含有啟動電路、恒流源、基準穩壓源、過流保護等電路。配合大功率調整管，可輸出０～２０連續可調的穩定電壓，最大輸出電流可達２Ａ，并且具有過流保護功能，可作為手機、ＢＰ機的維修電源，也可用于蓄電池充電。電路見圖１，正常使用時，紅色和綠色發光二極管同時閃亮，調節電位器Ｗ可使輸出電壓在０～２０范圍內調節。當輸出端出現過流或短..

　　具有過流保護的直流可調穩壓電源本電源的主要器件是通用穩壓集成塊ＬＭ７２３，內部含有啟動電路、恒流源、基準穩壓源、過流保護等電路。配合大功率調整管，可輸出０～２０連續可調的穩定電壓，最大輸出電流可達２Ａ，并且具有過流保護功能，可作為手機、ＢＰ機的維修電源，也可用于蓄電池充電。

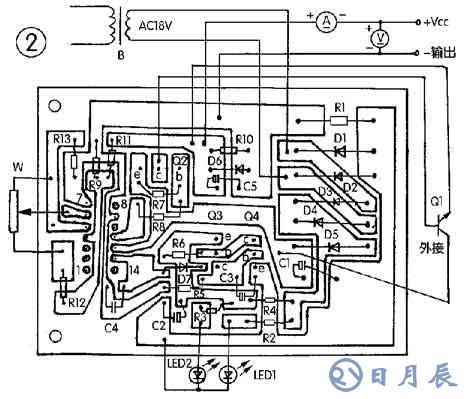

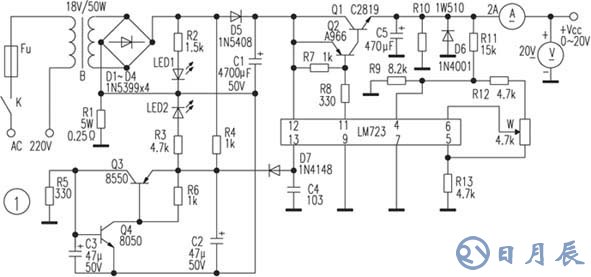

　　電路見圖１，正常使用時，紅色和綠色發光二極管同時閃亮，調節電位器Ｗ可使輸出電壓在０～２０范圍內調節。當輸出端出現過流或短路時，Ｒ１兩端的壓降大于０．６Ｖ，Ｑ３、Ｑ４導通，此時綠燈熄滅，Ｄ７導通，ＬＭ７２３的腳電壓下降接近０Ｖ，內部檢測電路動作，腳輸出高電壓２３Ｖ，使Ｑ１、Ｑ２截止，因此無電壓輸出，起到保護作用。只有關機后重新開機才有輸出。為保證調整管Ｑ１輸出額定電流時不被燒壞，應加裝足夠大的散熱片。整個電源可用塑料盒作機殼，前面板裝電流表、電壓表、開關、調節電位器。輸出接線端子以及紅綠色發光二極管。本電路只要元件良好，無需調試即可正常工作。其中Ｑ１最好采用進口的Ｃ２８１９、２Ｎ３３９５等大功率管，ＩＣ可用ＬＭ７２３、ＭＣ１７２３等。印刷電路見圖２。
