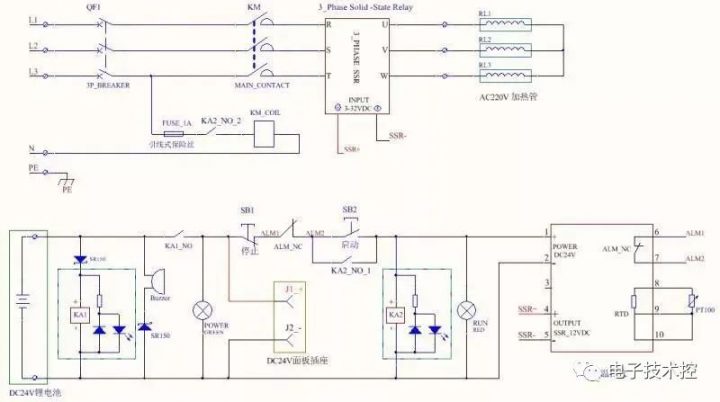

應客戶要求，做一個控制箱，控制電源是客戶自備的DC24V鋰電池，面板表面帶電源插孔，紅色必須為24V正極，黑色必須為24V負極。為防觸電，控制加熱器工作的按鈕、指示燈、繼電器都必須是DC24V電壓，參見下圖。以前是用接觸器控制加熱管，溫度偏差大，在設定值附近恒溫工作時，接觸器頻繁動作，噪聲很大，且經常壞。本文介紹的方法是用三相固態繼電器控制加熱管，在智能溫控儀控制下，實現精細調節，超調小，恒溫精度高，能控制在正負0.5度以內。

上圖中的繼電器KA1，是防電池反接繼電器，當極性接反時，蜂鳴器會鳴叫，提示極性接反，此時KA1因肖特基二極管SR150反偏而不能工作，其常開觸點不閉合，不會給后面電路和面板插座供電。

當電池與控制箱連接正確時，KA1動作，蜂鳴器因二極管反偏不工作，綠色電源指示燈點亮，就能開始操作了。

KA2是操作繼電器，按下啟動按鈕，KA2得電并自鎖，由KA2常開觸點KA2_NO_2控制接觸器KM動作，給三相固態繼電器供電，此處的接觸器KM僅作電源控制，不參與溫度調節，溫度調節由三相固繼完成。

溫控儀是控制核心，必須選帶SSR輸出信號的類型，輸出的控制電壓一般是DC12V。SSR是固態繼電器的英文縮寫，其控制電壓一般是3～32VDC，用DC12V電壓控制是沒問題的。

測溫傳感器可以用RTD，也可采用熱電偶（TC），本文采用Pt100 。

使用三相固態繼電器時，必須配散熱器，按裝時要先在SSR底板涂導熱硅脂，然后再用螺釘固定在散熱器上，采購SSR時，請供應商配套好散熱器。環境溫度較高時，要配散熱風扇。

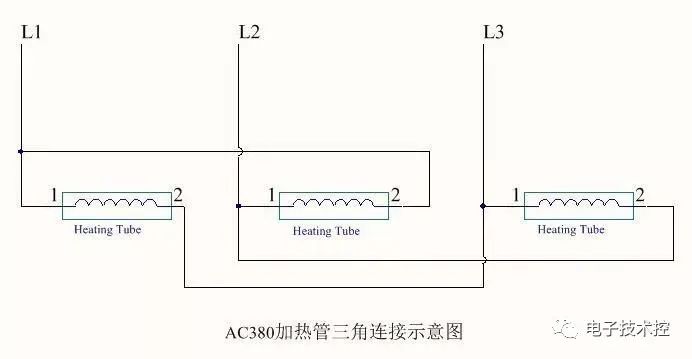

本文使用的加熱管為AC220供電的，按三相負載星形連接，此時每相負載電壓即為220V；如果加熱管為AC380供電，則必須將負載接成三角形連接。如下圖所示。

加熱管的三角連接與三相電機的三角連接道理相同，此時每相負載電壓為AC380V。用三根加熱管星形連接或三角連接，目的都是為了三相供電平衡，不至于某相負載過重而導致其電壓下降過多，影響到其他用電設備正常工作。
