微功率DC-DC電源模塊以高集成度、高可靠性、簡化規劃等多重優勢，遭到許多電子規劃者的喜愛。電源模塊盡管運用電路簡略，操作簡略，但往往在運用時仍是會遇到一些常見問題。針對此本文對電源模塊常見的運用問題以及怎么排除故障進行具體的剖析，期望對規劃者的電源模塊選型時有所協助。

常見問題一：輸出紋波噪聲偏大

原因1：模塊在運用時，負載為動態負載，使得模塊輸出電壓峰峰值變大，但留意這不是紋波噪聲。

當負載電流假如進行周期性驟變時，模塊輸出電壓的峰峰值會變大。這是一個瞬態量，但有時會被誤以為是紋波噪聲。所以當運用一個電源模塊給多個電路單元供電時，關于有周期性負載改動的電路，前級需求添加π型濾波，減小這部分電路的瞬態改動對其他電路的攪擾。

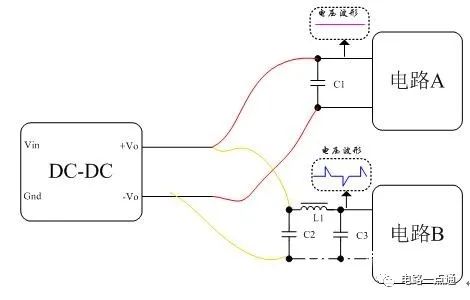

例如，下圖中電路B由于負載巨細的改動，使得輸入電壓動搖。為了減小電路B對電路A的攪擾，主張在電路B的輸入端添加π型濾波。

圖 1 電路鏈接框圖

原因2：示波器地線問題

在測驗電源輸出的紋波噪聲時，示波器的地線夾和地線、模塊輸出引腳構成一個環路，類似于天線接收器，會引進其他噪聲。假如測驗的環境攪擾大，這種噪聲也會由示波器引進，影響紋波噪聲測驗的成果。

且往常咱們購買的示波器探頭的地與示波器內部的大地線相連，這種狀況對工頻攪擾的抗擾才能弱，簡單引進攪擾噪聲。所以在運用中最好確保示波器探頭浮地處理(阻隔開示波器的電源地，或許直接運用電池供電的示波器)，削減引進的攪擾。假如丈量目標的供電電源也是浮地，這樣更好，這樣就不會導致電路特性的改動，使模塊輸出噪聲增大。

常見問題二：模塊發動后，輸出電壓偏低

原因1：輸入端有防反接電路

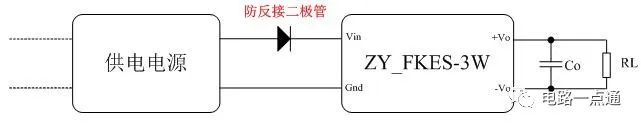

圖 2 模塊防反接鏈接框圖

舉例：圖2中的ZY_FKES-3W模塊是定壓輸入非穩壓輸出模塊，其輸出電壓會跟著輸入電壓和負載巨細的改動而改動的。由于在電路規劃時，在其輸入側添加了防反接二極管，所以這會導致到模塊輸入端的電壓下降，然后輸出電壓變小。由于咱們在規劃運用防反接二極管時，要考慮二極管的正導游通壓降。

原因2：輸出導線阻抗過大或許電壓表銜接不標準

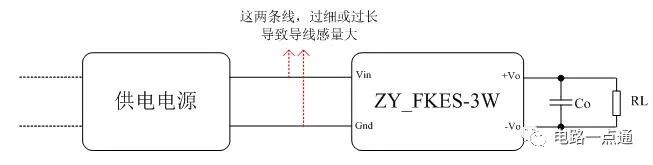

圖 3 模塊銜接框圖

在運用電源模塊時，咱們在測驗輸出電壓，常常貪心便利直接測驗被供電電路輸入端的電壓。但由于模塊輸出端到被供電電路的輸入端之間的阻抗過大，所以會使得丈量值比實踐值偏低。因此在測驗電源模塊的輸出電壓時，應該丈量模塊輸出引腳之間的電壓，而非被供電電路輸入端的電壓。

原因3：在運用模塊時，未精確估算出所需的電源模塊功率，使模塊處于超載發動或許超載作業狀況
