無論是開關電源還是線性電源，其低壓直流部分一般都是與交流高壓輸入部分完全隔離的，所以24V開關電源的正極與零線(N)之間是沒有電壓的!

線性電源的設計思路是先通過工頻變壓器將高壓交流轉化為低壓交流，比如220VAC/24VAC變壓器，先將220V高壓交流電變壓為24V低壓交流電，由于變壓器屬于耦合變壓，高壓側與低壓側是完全隔離的。然后在通過整流、濾波、穩壓得到低壓直流電，由此可見低壓直流的負極只與變壓器次側的低壓交流共地，與220V輸入端的火線、零線完全隔離。

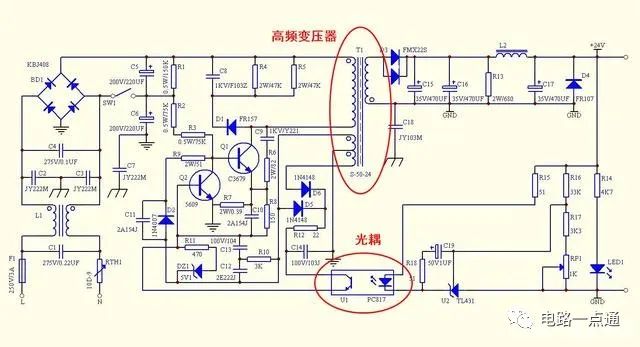

開關電源的設計思路是先通過整流橋?qū)?20V交流電整流為300V左右的高壓直流電壓(可見300V高壓部分與220V交流電并沒有隔離)，然后再通過脈寬調制技術(PWM)或脈沖頻率調制技術(PFM)等將高壓直流電轉化為不斷變化的電流信號，通過高頻變壓器耦合輸出低壓交流，然后再整流、濾波得到低壓直流電壓。由此可見高頻變壓器將高壓部分與低壓部分完全隔離，若有反饋電路，通過光耦隔離，如下圖為24V開關電源電路圖，高頻變壓器和光耦將左側高壓部分與右側低壓部分完全隔離，所以無論是24V的正極還是負極與220V交流電的火線、零線都無法形成回路。

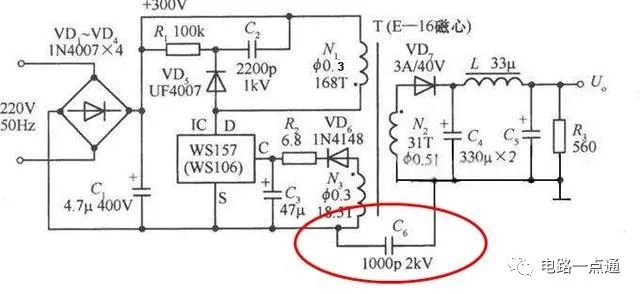

因此，開關電源輸出部分與高壓部分是完全隔離的，不過有的開關電源使用萬用表測量正極與零線卻有相應的電壓，這是為什么?因為有的開關電源輸出端負極與高壓部分串了小容量的電容，一般2000PF以內，雖然電容具有隔直通交的作用，但是空載測量時，電容相當于一個很大的電阻，仍然會有電壓，只是感應電壓，沒有帶載能力。
