74hc138驅動共陽數碼管你了解多少呢？74hc138驅動共陽數碼管的方式是什么呢？本文主要關于74hc138驅動共陽數碼管的介紹。

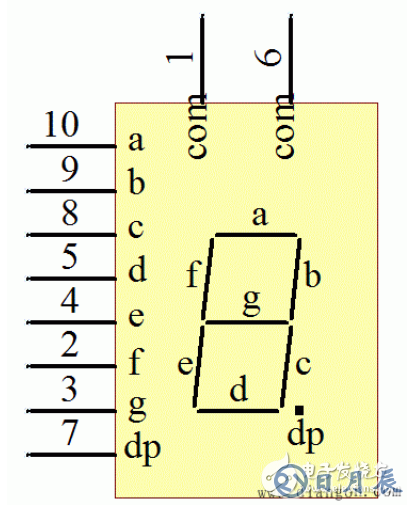

數碼管原理圖
這是比較常見的數碼管的原理圖，我們板子上一共有6只數碼管。前邊有了LED小燈的學習，數碼管學習就會輕松的多了。從圖1能看出來，數碼管共有a,b,c,d,e,f,g,dp這8個段，而實際上，這8個段每一段都是一個LED小燈，所以數碼管就是由8個LED小燈所組成的。我們看一下數碼管內部結構圖。
數碼管分為共陽數碼管和共陰數碼管，所謂的共陰數碼管就是8只LED小燈的陰極是接在一起的，也就是陰極是公共端，由陽極來控制小燈是否亮滅。同理，共陽數碼管就是陽極是接到一起的，大家可以仔細研究下圖1。細心的同學也會發現，數碼管上邊有2個com，實際上就是我們數碼管的公共端。為什么有2個，我個人認為，一方面有2個可以起到對稱的效果，剛好是10個引腳，另外一個方面，公共端通過的電流較大，我們初中就學過，并聯電路電流之和等于總電流，用2個com可以把公共電流平均到2個引腳上去，降低線路承受的電流。
從我們板子的電路圖上能看出來，我們所用的數碼管是共陽數碼管，如圖所示。

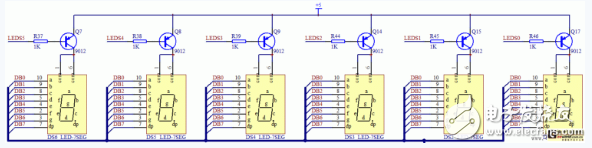

共陽數碼管電路
從上文我們知道，他們的com是接到了正極上，當然了，和LED小燈電路類似，也是由74HC138控制了三極管的導通來控制整個數碼管的電流，我們先來看DS1這個數碼管。原理圖上可以看出來，控制DS1的三極管是Q17，控制Q17的引腳是LEDS0，對應到74HC138上邊就是Y0端的輸出。
74HC138控制圖
我們現在的目的是讓LEDS0這個引腳輸出低電平，相信大家現在可以獨立根據前邊學到的內容把ADDR0，ADDR1，ADDR2，ADDR3，ENLED這4個輸入狀態寫出來，現在大家不要偷懶，都去根據138的手冊去寫一下，不需要你記住這些結論，但是遇到就寫一次，鍛煉過幾次后，遇到同類芯片自己就知道如何去解決問題了。
數碼管通常是用來顯示數字的，我們板子上的6個數碼管，習慣上我們稱之為6位，那控制位選擇的就是74HC138了。而數碼管內部的8個LED小燈我們稱之為數碼管的段，那么數碼管的段選擇（即該段的亮滅）是通過P0口控制，經過74HC245驅動，這樣整個電路就完成了。
74hc138控制共陽數碼管程序
#include //包含寄存器的庫文件
sbit ADDR0 = P1^0;
sbit ADDR1 = P1^1;
sbit ADDR2 = P1^2;
sbit ADDR3 = P1^3;
sbit ENLED = P1^4;
void main（）
{
unsigned char j = 0;
unsigned int i = 0;
ENLED = 0;
ADDR0 = 0;
ADDR1 = 0;
ADDR2 = 0;
ADDR3 = 1; //74HC138開啟三極管Q17
while（1） //程序死循環
{
P0 = 0xF9; //打開數碼管b和c段
}
}
從上文我們了解到74HC138同時一次只能讓一個輸出口為低電平，也就是在一個時刻內，我們只能讓一個數碼管顯示，始終選通數碼管并且可以根據我們的P0總線的信號來改變這個數碼管的值，我們可以理解為數碼管的靜態顯示。
數碼管靜態顯示是對應動態顯示而言的，靜態顯示對于一兩個數碼管還行，多個數碼管，靜態顯示實現的意義就沒有了。這節課我們先用一個數碼管的靜態顯示來實現一個簡單的秒表，為下節課的動態顯示打下基礎。
先來介紹一個51單片機的關鍵字code。我們前邊課程定義變量的時候，一般用到unsigned char或者unsigned int這兩個關鍵字，這樣定義的變量都是放在我們的單片機的RAM中，我們在程序中可以隨意去改變這個變量的值。但是還有一種常數，我們在程序中要使用，但是卻不進行對這個值的改變，這種值我們可以加一個code關鍵字修飾一下，修飾完畢后，這個值就會存儲到我們的程序空間flash中，這樣可以大大節省我們單片機的RAM的使用量，畢竟我們的RAM空間比較小，而程序空間是很大的。
數碼管的靜態顯示程序：
#include //包含寄存器的庫文件
sbit LED = P0^0;
sbit ADDR0 = P1^0;
sbit ADDR1 = P1^1;
sbit ADDR2 = P1^2;
sbit ADDR3 = P1^3;
sbit ENLED = P1^4;
unsigned char code LedChar［］ = {
0xC0，0xF9，0xA4，0xB0，0x99，0x92，0x82，0xF8，
0x80，0x90，0x88，0x83，0xC6，0xA1，0x86，0x8e
}; //用數組來存儲數碼管真值表，下一課詳細介紹數組
void main（）
{
unsigned char counter = 0;
unsigned char j = 0;
ENLED = 0; ADDR0 = 0; ADDR1 = 0;
ADDR2 = 0; ADDR3 = 1; P0 = 0XFF; //74HC138和P0初始化部分
TMOD = 0x01; //設置定時器0為模式1
TH0 = 0xB8;
TL0 = 0x00; //定時值初值
TR0 = 1; //打開定時器0
while（1）
{
if（1 == TF0） //判斷定時器0是否溢出
{
TF0 = 0;
TH0 = 0xB8; //溢出后，重新賦值
TL0 = 0x00;
counter++;
if（50 == counter） //判斷定時器0溢出是否達到50次
{
counter = 0; //counter清0，重新計數
P0 = LedChar［j++］; //把數組里的對應值送給P0
if（16 == j） //當顯示到F后，歸0重新開始
{
j = 0;
}
}
}
}
}
關于74hc138控制共陽數碼管的介紹就到這里了，如有不足之處歡迎指正。
