微型機電系統（MEMS）開關一直被標榜為性能有限的機電繼電器的出色替代器件，因?yàn)樗子谑褂?，尺寸很小，能夠以極小的損耗可靠地傳送0 Hz/dc至數百GHz信號，有望徹底改變電子系統的實現方式。



與傳統機電繼電器相比，ADI 的MEMS開關技術使RF 和DC開關性能、可靠性及小型化實現了跨越式發展。

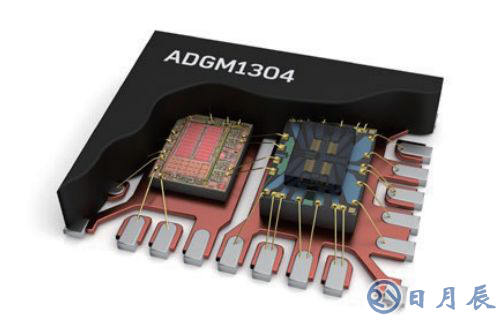

以 ADI 的寬帶、單刀四擲 (SP4T) 開關 ADGM1304 為例，該產品采用 ADI 公司的 MEMS 開關技術制造而成，此技術支持實現高要求 RF 應用所需的高功率、低損耗、低失真GHz開關。

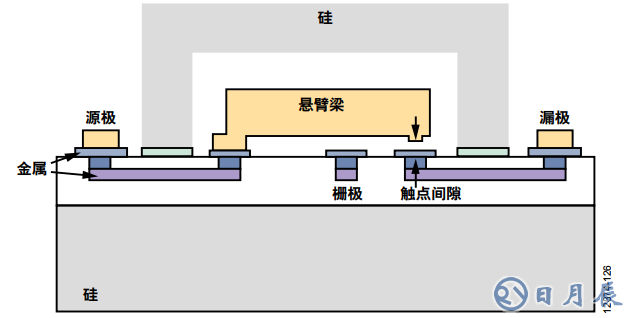

下圖是該開關的橫截面示意圖。它是一種三端子配置的靜電 驅動懸臂梁式開關。其在功能上類似于場效應晶體管 (FET)，端子可用作源極、柵極和漏極。





與固態繼電器等其他開關替代產品不同，ADGM1304具備出色的精度，并提供從0 Hz (DC)到14 GHz的RF性能；



與機電繼電器相比，高度可靠的ADGM1304可將冷開關生命周期提高10倍，同時延長ATE系統工作壽命，減少由于繼電器故障導致的代價高昂的停機；



與DPDT繼電器設計相比，集成式電荷泵無需外部驅動器，這進一步減小了ATE系統尺寸，而多路復用器配置也可簡化扇出式結構。



無論與誰相比，MEMS 開關 ADGM1304 都“更勝一籌”。那么，這款“無人能敵”的 MEMS 開關應用在哪些電路上比較好呢？ADI 官方給出的建議是——



可切換RF衰減器

RF 衰減器網絡常用于RF儀器儀表設備，例如矢量網絡分析儀、頻譜分析儀和信號發生器。通過衰減器路由RF信號可以讓設備接受更高功率信號，從而提高儀器的動態范圍。在矢量網絡分析儀、頻譜分析儀、信號發生器之類的RF衰減應用中，在信號通過網絡后維持其帶寬至關重要。信號的降級會降低設備性能。因此，用于路由的開關的RF特性是衰減器網絡的重要組成部分。

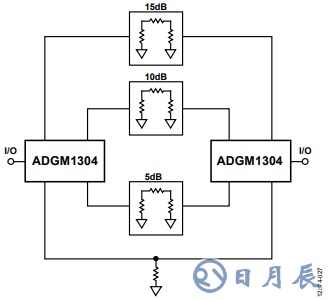

ADGM1304 MEMS開關具有很低且平坦的插入損耗、超寬 RF帶寬和高可靠性，適合用作可切換的RF衰減器。ADGM1304作為SP4T開關，還能帶來額外的靈活性。圖1顯示了一個衰減器網絡配置示例，其使用兩個ADGM1304 開關和三個不同的衰減器。開關的第四通道用于圖1中的非衰減路由。



可重復配置RF濾波器

可重復配置的RF濾波器對很多RF前端應用非常有利。它能節省更多空間。隨著應用的空間越來越受限，經濟好用的可重復配置RF濾波器無疑要比多個頻率相關的濾波器更有吸引力。



為了開啟集總元件（電容、電感），需要ADGM1304 MEMS 開關，其具有很低且平坦的插入損耗、超寬RF帶寬、低寄 生效應、低電容和高線性度，因此非常適合可重復配置濾波器應用。



在無線通信或移動無線電等應用中，頻段和/或模式的數量不斷增加。利用可重復配置RF濾波器，相同元件可以支持更多頻段/模式。

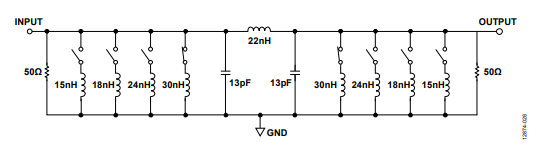

圖2所示為一個可重復配置帶通濾波器示例。所示拓?fù)涫且粋€(gè)一般化的兩部分、感性耦合、單端帶通濾波器，標稱中心頻率為400 MHz（UHF頻段）。注意，MEMS開關與各分流電感串聯。



開關的作用是將分流電感包括或排除于電路中。更改分流電感值會影響濾波器的帶寬和中心頻率。使用15 nH到30 nH 的電感值會顯著改變帶寬和中心頻率，使濾波器可動態配置以工作在超高頻(UHF) 或甚高頻 (VHF) 波段，同時保留 輸入和輸出端口的50 Ω匹配。
