今天主要跟大伙講解的主要內容是西門子MM440變頻器如何通過Profibus?-DP與PLC通訊的實現，便于大伙對通訊這一塊掌握得更全。

01 需要條件 ? ?

軟件Step7?V5.2SP1

PLC?中具有Profibus?-DP?通訊口：S7-315?2DP

Profibus?通訊電纜(6XV1830-0AH10)

Profibus?總線聯結器（6ES7972-0BB10-0XA0,?帶PG?接口；6ES7972-0BA10-0XA0?不帶PG?接口）

MM440變頻器1臺

Drive?中有Profibus?通訊模板（6SE6400-1PB00-0AA0）

02 ?組態主站系統 ? ?

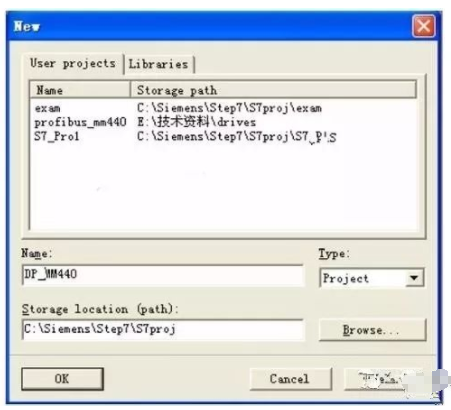

打開SIMATIC?MANAGER,?通過FILE菜單選擇NEW新建一個項目，在NAME欄中輸入項目名稱，將其命名為DP_MM440，在下方的Storage?LocaTIon中設置其存儲位置。

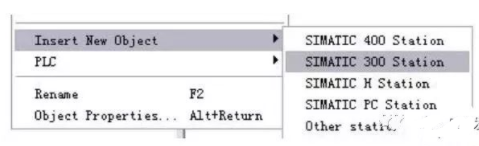

項目屏幕的左側選中該項目，在右鍵彈出的快捷菜單中選中Insert New Object插入SIMATIC 300 StaTIon，可以看到選擇的對象出現在右側屏幕上。

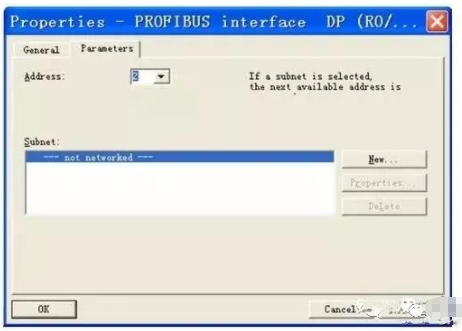

打開SIMATIC 300 Station，然后雙擊右側生成的hardware圖標，在彈出的HWconfig 中進行組態，在菜單欄中選擇“View”選擇“Catalog”打開硬件目錄，按訂貨號和硬件安裝依次插入機架、電源、CPU。插入CPU時會彈出組態PROFIBUS畫面，如下圖所示：

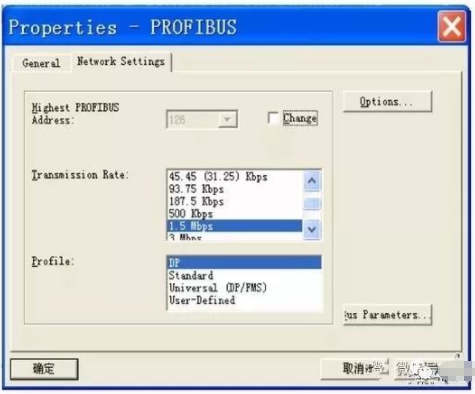

選擇“New”新建一條PROFIBUS（1），組態PROFIBUS站地址，點擊“Properties”鍵組態網絡屬性如下圖：

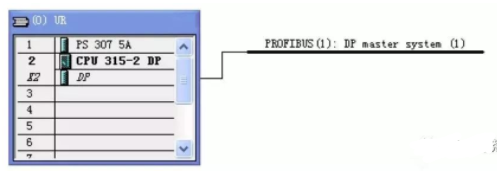

在本例中主站的傳輸速率為“1.5Mbps”，“DP”行規，五中繼器，OBT等網絡元件，點擊”O(jiān)K”鍵確認并存盤，然后組態S7-315 2DP本地模塊，結果如下圖：

03 組態從站 ? ?

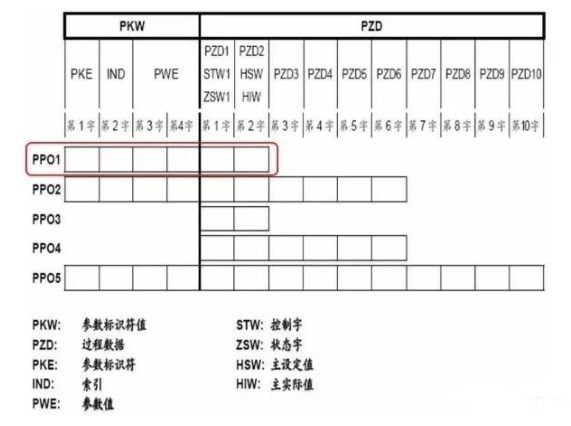

在DP網上掛上MM440，并組態MM440的通訊區，通訊區與應用有關，在組態之前應確認通信的PP0類型，，本例選擇PP01，由4PKW/2PZD組成，MM440僅支持PP01和PP03

組態步驟如下：

A、打開硬件組態，右側“Profi（standard）”→Profibus-DP→SIMOVERT→雙擊MICROMASTER 440

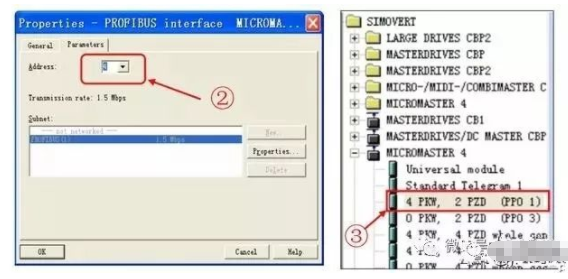

B、Profibus interface Properties：輸入從站地址4

C、選擇PPO類型1，雙擊4PKW/2PZD（PPO1）

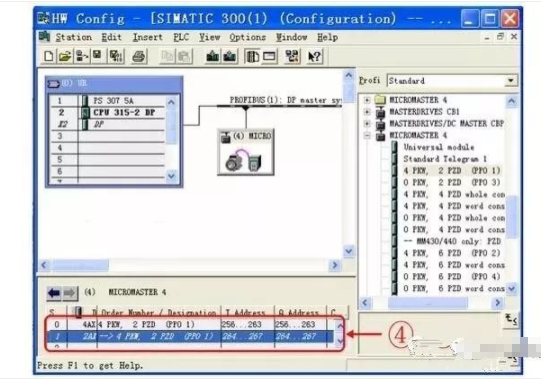

D、從站組態完成，地址分配從4PKW/2PZD（256-267）

04 MM440硬件及參數設置 ? ?

A、PROFIBUS地址

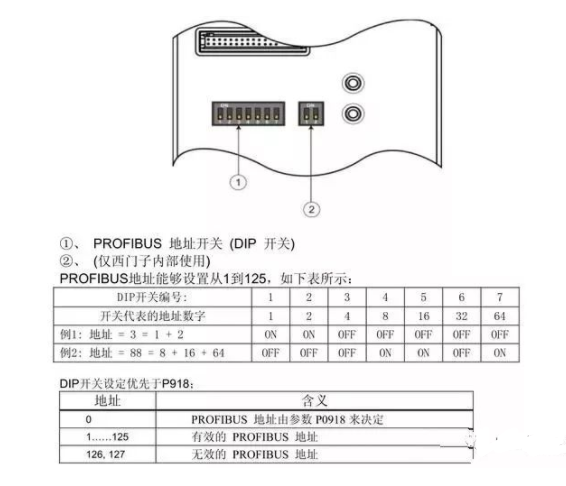

下面介紹兩種PROFIBUS總線地址的方法：借助通訊模塊的七個DIP開關（如下圖所示）或借助P0918

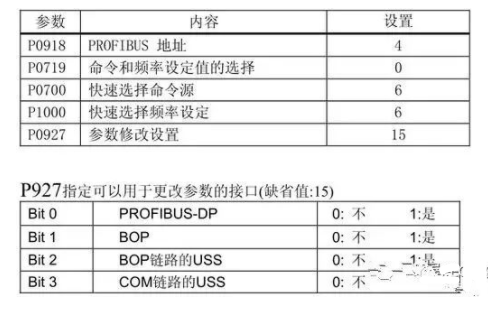

B、通訊板參數

為了讓總線板運行，下面的參數必須設置：

05 程序的編寫 ? ?

對PZD（過程數據）的讀寫

A、在Step7中對PZD（過程數據）讀寫參數時調用SFC14和SFC15

B、SFC14（DPRD_DAT）用于讀Profibus 從站MM440的數據

C、SFC15（DPRD_DAT）用于將數據寫入Profibus 從站MM440

D、硬件組態時PZD的起始地址：W#16#108（即264）微信：503660666

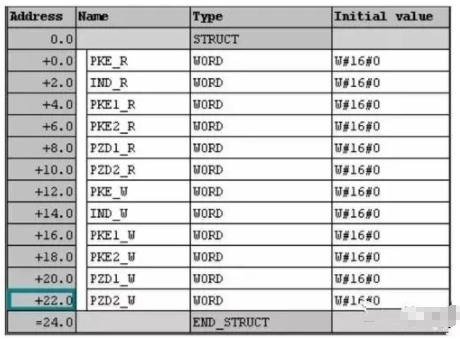

建立數據塊DB1

將數據塊中的數據地址與從站MM440中的PZD、PKW數據區相對應

數據分配

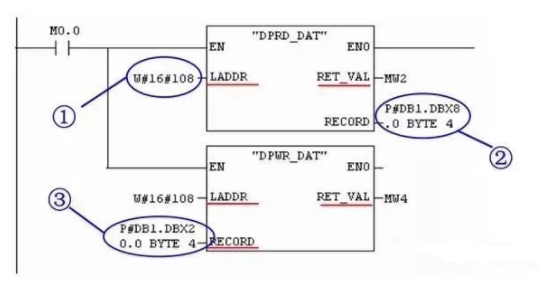

在OB1中調用特殊功能塊SFC14和SFC15，完成從站MM440數據的讀和寫

其中LADDR表示：引薦組態時PZD的起始地址（W#16#108即264）

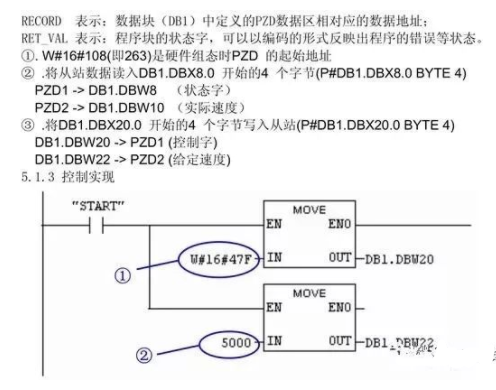

在本例中設定值和控制字可以從數據塊DB1中傳送，DB1.DBW20設為047E再變?yōu)?47F后DB1.DBW22中的頻率值將輸出，狀態字和實際值可從DB1.DBW8，DB1.DBW10讀出。微信：503660666

A、控制命令W#16#47F，啟動變頻器運行

B、給定速度5000含義是500.0rpm。

06 對PKW（參數區）讀寫 ? ?

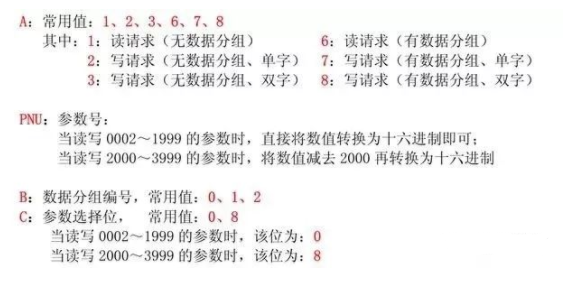

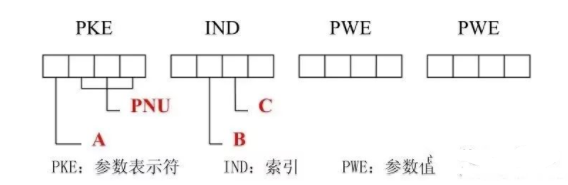

數據傳送規則對PKW區數據的訪問是同步通訊，即發一條信息，得到返回值后才能發第二條信息。PKW一般為4個子，定義如下：

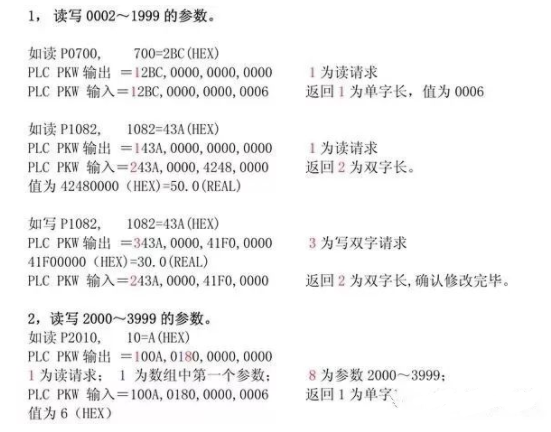

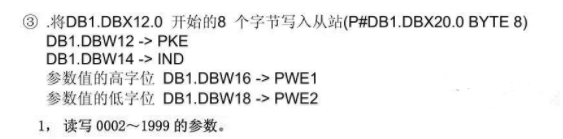

應用舉例

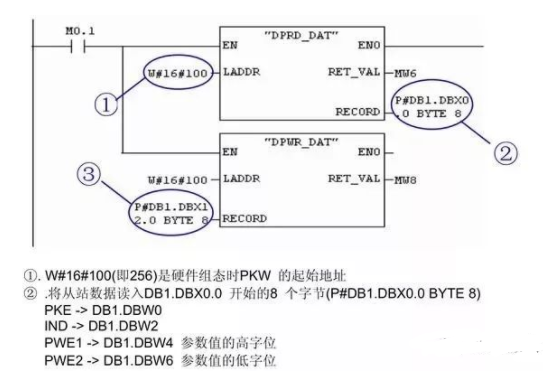

A、在Step7中對PKW（參數區）讀寫參數時同樣調用SFC14和SFC15

B、SFC14（DPRD_DAT）用于讀Profibus 從站的數據

C、SFC15（DPRD_DAT）用于將數據寫入Profibus 從站

D、硬件組態時PKW的起始地址：W#16#108（即264）

關于西門子MM440變頻器通過Profibus?-DP與PLC通訊的實現過程就講解到這啦！
