    隔離型開關變換器拓?fù)?/p>

    正激式電路(電流連續模式-CCM)

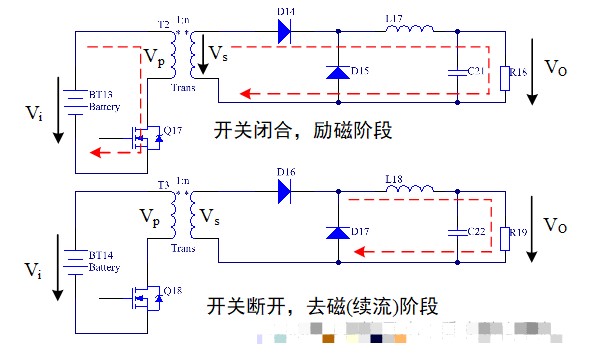

    正激式電路,主要元器件為變壓器、半導體開關、電感、續流二極管、電容,開關管斷開和閉合兩種情況,如圖所示:

    poYBAGNY35WAd78hAAC9LbIt4Jw099

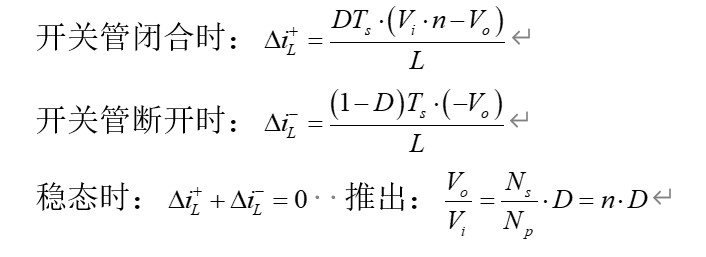

    正激式電路計算公式如下:

    poYBAGNY36SAMXqBAAByG1dK70c674

    變壓器的作用:輸入、輸出隔離,變壓

    正激電路的正激式變壓器激勵電感足夠大

    正激電路是Buck電路的隔離形式

    在電流連續模式,輸出電壓、電流與電感和頻率無關

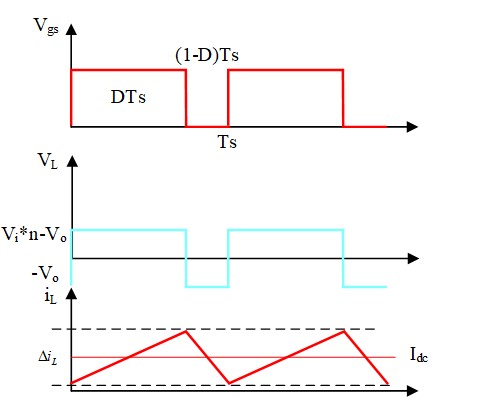

    正激式電路工作波形,如圖所示:

    pYYBAGNY37OAeL0vAABeWoHT1mI284

    正激式電路(電流斷續模式-DCM)

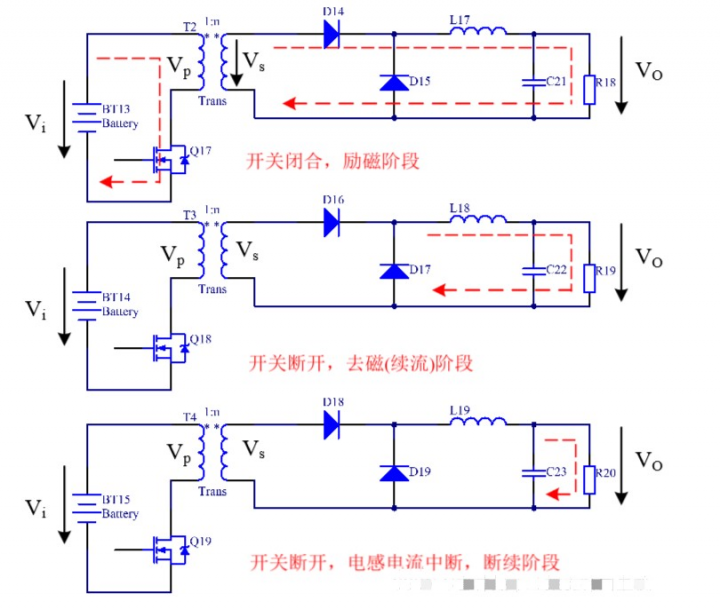

    正激式電路,主要元器件為變壓器、半導體開關、電感、續流二極管、電容,開關管斷開和閉合兩種情況,如圖所示:

    pYYBAGNY38iAKItSAAFJmvMlGRs397

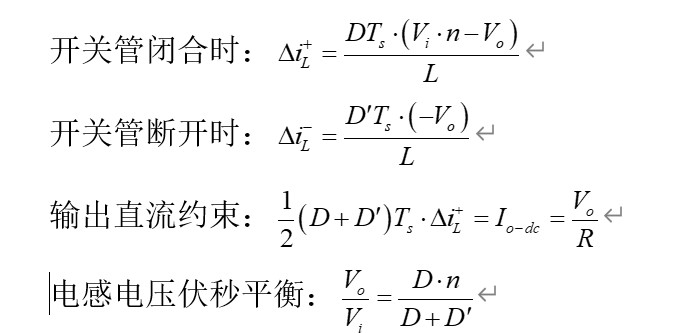

    正激式電路計算公式如下:

    poYBAGNY39aAW1XEAACT_Gjk7v8223

    如果負載變輕,則電感電流中斷,進入斷續模式

    電感電流斷續將使得輸出電壓升高

    減小電感、降低頻率和減輕負載都可能使電路進入DCM

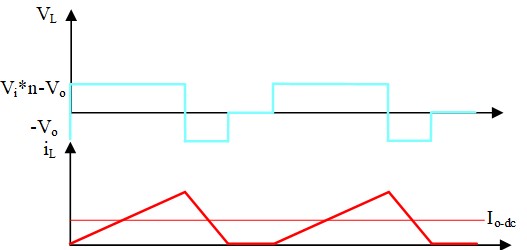

    正激式電路工作波形,如圖所示:

    poYBAGNY3-aAFQ-LAAA9HmKjVBs450

    反激式電路(電流連續模式)

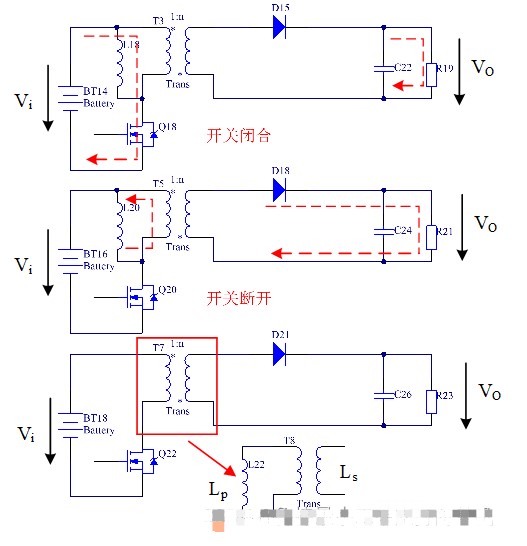

    反激式電路,主要元器件為變壓器、半導體開關、續流二極管、電容,開關管斷開和閉合兩種情況,如圖所示:

    pYYBAGNY3_-AaODRAADTZgOCk3I515

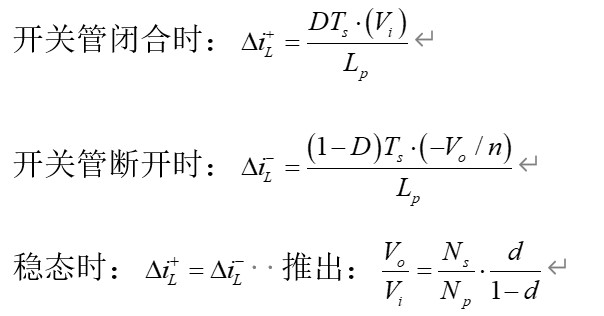

    反激式電路計算公式如下:

    poYBAGNY4AqARNTHAABujaBg0rk562

    反激電路看似沒有儲能電感,實際上變壓器的激磁電感起了儲能的作用,所以反激變壓器需要?dú)庀?/p>

    在換流瞬間,磁鏈不變,即安匝不變

    反激電路是Buck-Boost電路的隔離形式

    反激式電路(電流斷續模式)

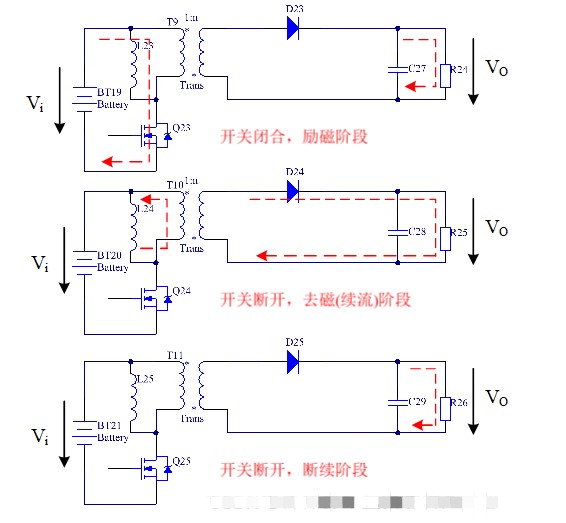

    反激式電路,主要元器件為變壓器、半導體開關、續流二極管、電容,開關管斷開和閉合兩種情況,如圖所示:

    pYYBAGNY4CGAAW80AADUTeeWcpY880

    反激式電路計算公式如下:

    poYBAGNY4CuAQmx-AACl3n_qX0w049

    斷續模式將使得輸出電壓升高

    如果負載為零,則輸出電壓趨向無限大,因此需要“假”負載

    推挽(Push-Pull)變換器

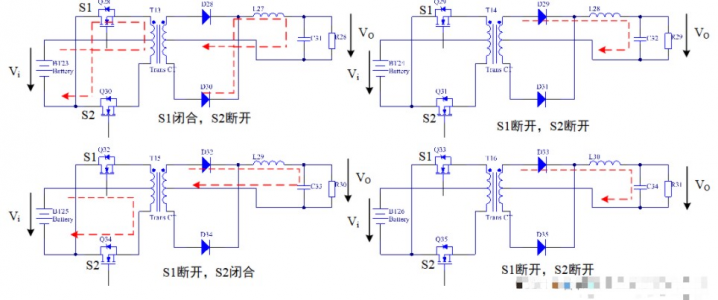

    推挽變換器電路,主要元器件為變壓器、半導體開關、電感、續流二極管、電容,開關管斷開和閉合兩種情況,如圖所示:

    pYYBAGNY4EWAfutyAAEmq82pyVw980

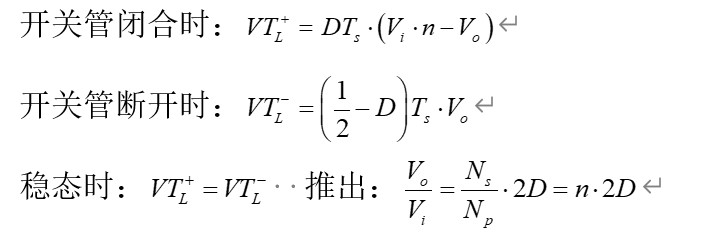

    推挽變換器電路S2斷開,S1閉合和斷開時計算公式如下:

    poYBAGNY4IyACV47AABsD0EemAU412

    相當于兩個正激電路交替工作

    兩個開關可以共地,便于驅動

    開關管承受兩倍的輸入電壓

    電感電流占空比是開關占空比的兩倍,可以接近1

    變壓器需要四個繞組,兩個抽頭

    變壓器不需要專門復位電路

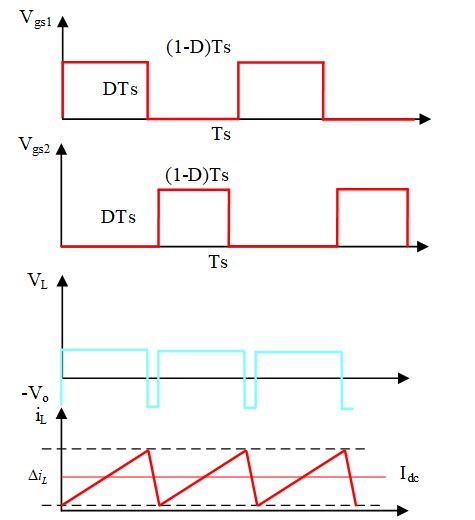

    推挽變換器電路S2斷開,S1閉合和斷開時工作波形,如圖所示:

    pYYBAGNY4J6AZov3AAB4HxzbgxQ434

    雙管正激電路

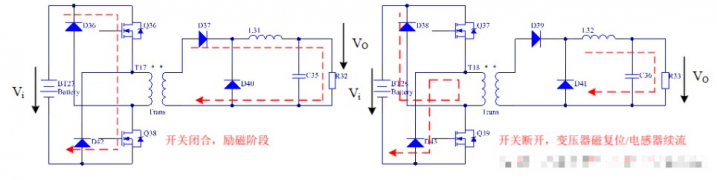

    雙管正激電路,主要元器件為變壓器、半導體開關、電感、續流二極管、電容,開關管斷開和閉合兩種情況,如圖所示:

    pYYBAGNY4LGAGkn6AAC4jY2udyY423

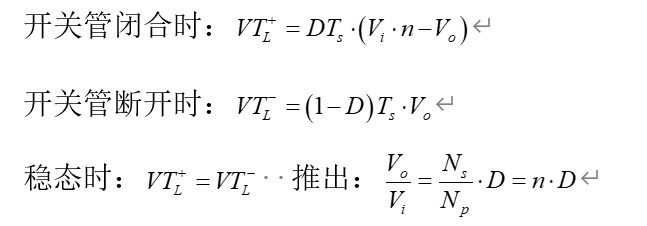

    雙管正激電路計算公式如下:

    poYBAGNY4LuAKgeRAABgUgFteS8084

    由于變壓器勵磁電壓和復位電壓相同,占空比<0.5,變壓器自動復位,復位能量回收至電源

    高端開關管要高端側驅動

    開關管承受電壓小

    變壓器單端工作

    半橋變換器電路

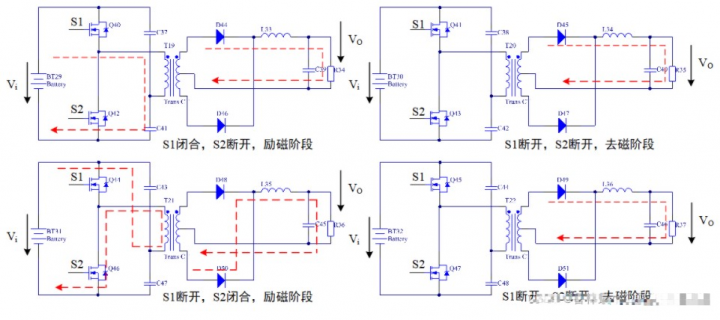

    半橋變換器電路,主要元器件為變壓器、半導體開關、電感、續流二極管、電容,開關管斷開和閉合兩種情況,如圖所示:

    pYYBAGNY4N6AINA_AAFJEl-tIcY842

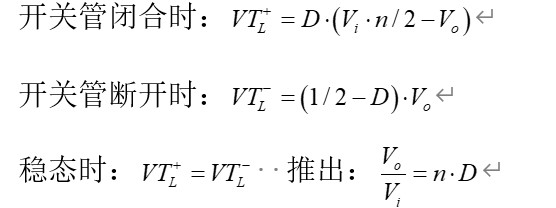

    半橋變換器電路,S2斷開,S1閉合和斷開時計算公式如下:

    poYBAGNY4PCABuxYAABXhGy2Mmk006

    兩個開關對稱交替動作(每個50%占空比),開關負擔減輕

    變壓器磁通雙向工作,磁芯利用率高

    電感器最大占空比可達100%,且勵磁頻率翻倍

    兩個電容自然起了隔直作用,如開關特性不完全對稱,母線電容直流電壓偏移可以自動實現變壓器伏秒積平衡

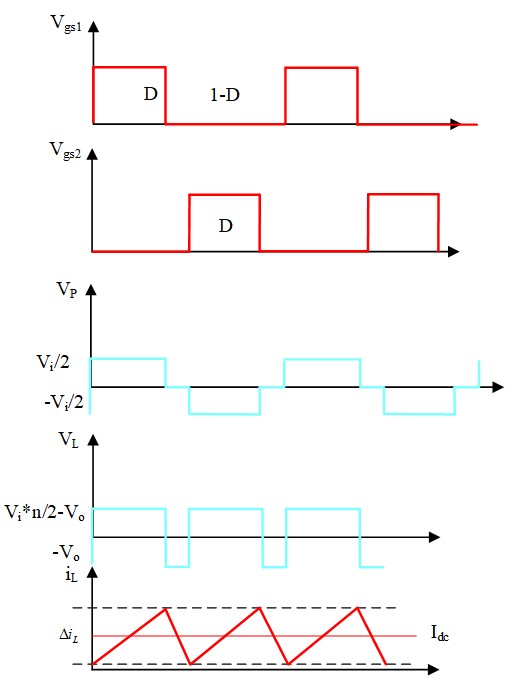

    半橋變換器電路工作波形,如圖所示:

    poYBAGNY4RGAEzjqAACR25hWFpc628

    全橋變換器電路

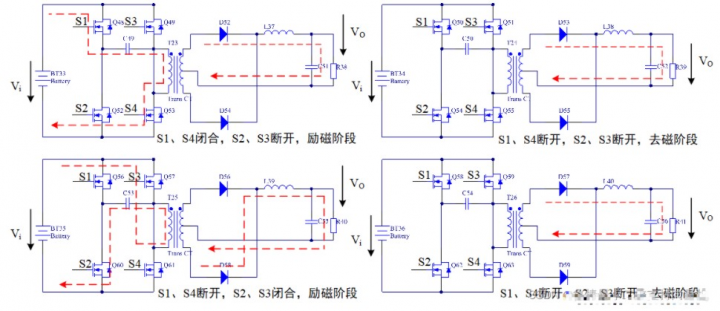

    全橋變換器電路,主要元器件為變壓器、半導體開關、電感、續流二極管、電容,開關管斷開和閉合兩種情況,如圖所示:

    pYYBAGNY4TuAcxidAAFyal2uzcs941

    全橋變換器電路,S2、S3斷開,S1、S4閉合和斷開時計算公式如下:

    poYBAGNY4UuAEqeAAABXgqKt9YM404

    較半橋電路,功率增大兩倍,因?yàn)樵呺妷簝杀?/p>

    變壓器磁通雙向工作,磁芯利用率高

    電感器最大占空比可達100%,且勵磁頻率翻倍

    如開關特性不完全對稱,可增加隔直電容以平衡變壓器伏秒積

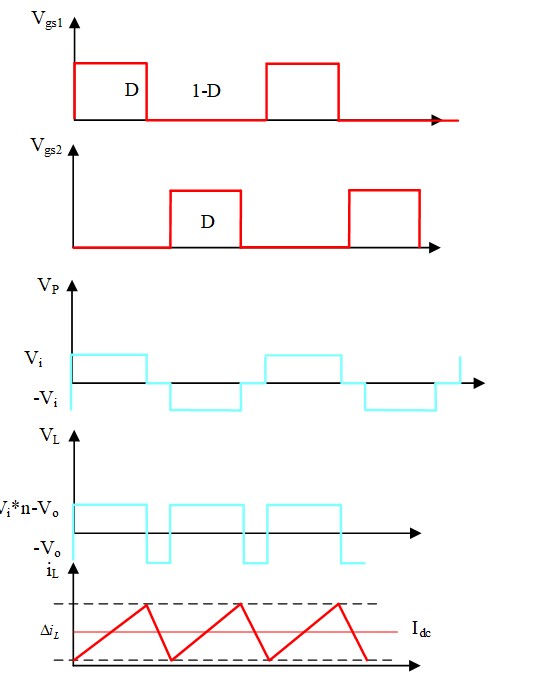

    全橋變換器電路工作波形,如圖所示:

    poYBAGNY4ViANnn7AACXry0fQdk527

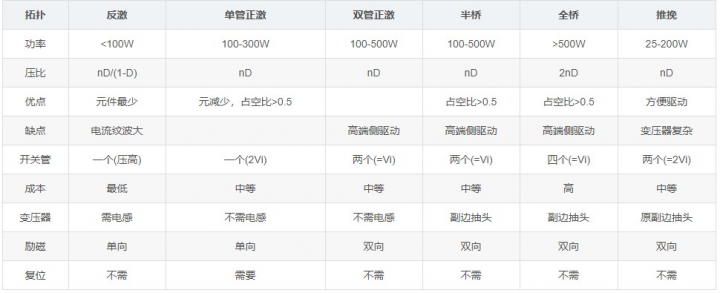

    基本拓?fù)浜唵螌?duì)比

    pYYBAGNY3zKANoIVAAEPk0aXtoM897

    希望本文對大家有幫助,上文若有不妥之處,歡迎指正。
