開關電源具有體積小,重量輕、效率高、成本低等優點,因此開關電源在計算機、儀器儀表、工業設備、通信及家用電器等方面廣泛應用。目前市售開關電源多為輸出電壓固定,調節范圍小,可靠性不高等缺點,為此,采用SEPIC變換器設計開關電源,實現低壓寬范圍無極調壓,控制電路簡單,可用于無極調壓且要求精度高的供電設備。

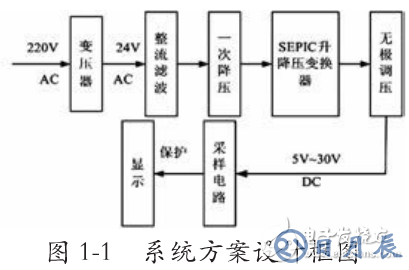

市電220V首先經過變壓器降壓后,通過整流、濾波轉換為直流電。由于整流、濾波輸出后的電壓較高,首先進行直流電壓的一次降壓,然后供給升降壓SEPIC變換器,采用電位器實現無極電壓調節,通過模數轉換芯片采集電壓、電流并顯示。另外,輸出回路增加過流保護。系統整體設計方案框圖如圖1-1所示。

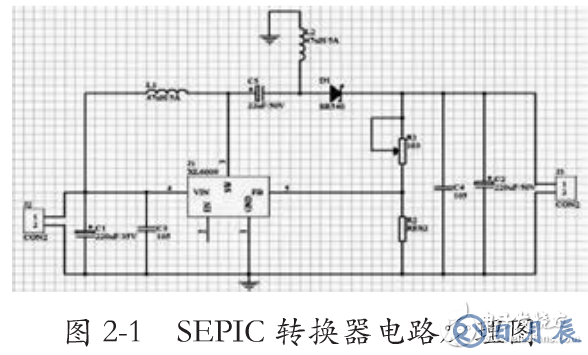

SEPIC轉換器又稱為升降壓轉換器,是本開關電源的重要組成部分。選用XL6009開關升降壓型DC-DC芯片,固定開關頻率400KHZ。超寬輸入電壓5~32V,超寬輸出電壓1.25~30V,具有自動升降壓功能,在工作范圍內任意電壓輸出均可穩壓任意電壓輸出,最大輸出電流為4A。原理圖如圖2-1所示。
由圖可知XL6009芯片5腳為反饋端,4腳為電壓輸入端,3腳為功率輸出端,2腳為內部電壓調節端,不用可懸空,1腳為接地端。輸入端需并聯電解電容以消除噪聲。由于輸入電壓最高32V,考慮各種因素,選擇35V,220uF的固態電容,并且再并聯一個瓷片電容以進行高頻去耦。若輸出電壓最大為30V,需保證有一定的裕量,故選擇50V,220uF的固態電容,且再并聯一個瓷片電容以配合。因電感器對輸出紋波有直接影響,通過計算兩個電感均選擇47UH。輸出電壓可調主要是依靠反饋電阻R1,R2的比值,R2為可調電位器,R1為固定阻值電阻。通過調節R2即可調節輸出電壓,得到5~30V之間的任意寬范圍電壓。

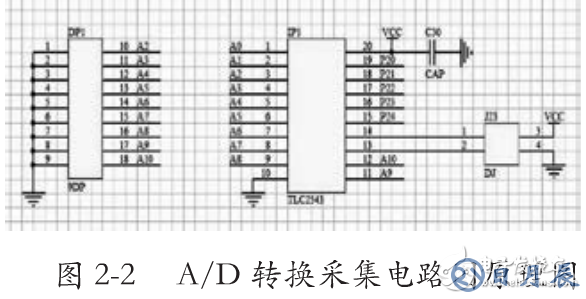

A/D轉換電路負責對開關電源輸出回路進行電壓、電流實時檢測,及時將檢測值送給主控芯片,再由主控芯片對回路進行相應的保護。A/D轉換采集電路圖如圖2-2所示。由圖2-2可知,TLC2543A/D轉換芯片11路模擬輸入端口外接所要檢測的值,電源的正負極接一去耦電容,以減小輸入芯片的電源紋波。轉換芯片還需個基準電壓才能進行正常的A/D轉換,此部分可直接板載電壓或也可用一精準的基準電壓。雖然外圍電路簡單,但因是一片較為敏感的芯片,尤其在高速轉換時,極易受到外界干擾使轉換值不準確,這就要求其芯片底部盡可能不要有信號線或電源線接近。

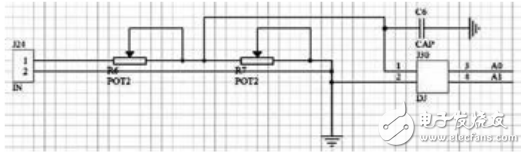

開關電源若輸出可調電壓5~30V,遠遠大于A/D轉換芯片的模擬輸入量,需對其進行降壓才能輸入給轉換芯片,這就采用分壓電路。電壓衰減電路可分為運放負反饋衰減和分壓衰減。通過對比發現分壓衰減電路較簡單,分壓衰減即是通過兩個電阻串聯對電壓進行比例分配。其分壓電路如圖2-3所示。
圖2-3分壓電路原理圖

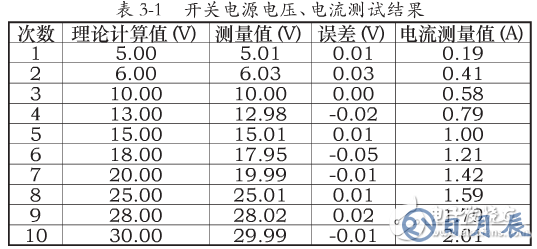

改變SEPIC電路中R2,測量R2阻值,理論計算輸出電壓值,通過LCD12864觀察實際顯示電壓、電流值,觀察電源輸出電壓范圍和電流,理論計算值與實際測量結果如表3-1所示。
由上表觀察,設計的開關電源輸出電壓可在5V到30V范圍內無極調壓,輸出電流最大值2A,誤差在允許范圍內。引起誤差的原因較多,所用A/D轉換芯片為12位精度,即每一個數字量對應0.0012V的模擬電壓量,很小的波動都會引起顯示數值波動。另外,由于電路中本來存在高噪聲,大紋波,造成顯示的電壓值在一定誤差范圍內波動,這都屬于正?,F(xiàn)象。
通過輸出電壓電流測量以及可靠性試驗測試,設計的無極調壓開關電源可以滿足5V~30V的電壓調節,輸出最大電流2A,精度達到0.01,其出現誤差都在允許范圍內。本電路輸出的電壓電流都在理論設計允許范圍內,達到了預期效果,實現了電源無極調壓,為設備提供穩定、可靠的電源。
