有的同學在看到一些原理圖時，會發現LDO輸出端對地并聯了個電阻，這豈不是會白白消耗功率嗎？為什么要加這個電阻呢？

今天介紹其中的一個原因：

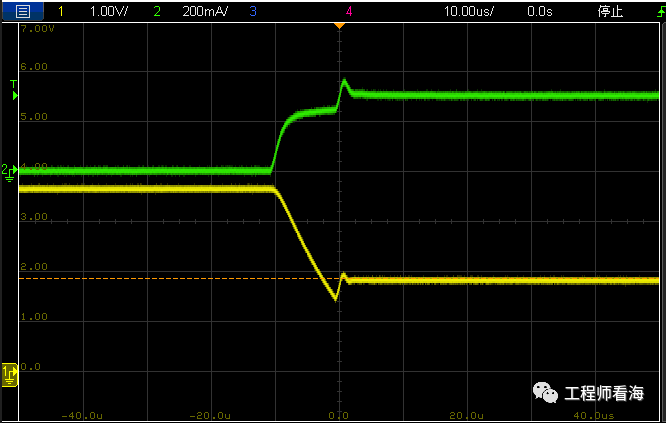

以前在工作中，同事遇到一個問題，LDO輸出接了一個負載，負載有低功耗和普通模式兩種工作模式，低功耗模式時正常，普通模式時工作也正常，但是從低功耗切換到普通模式時，卻發生了異常，測量得到LDO的輸出電壓波形大約如下，綠色是電流波形，黃色是電壓波形，在負載從低電流切換到高電流后，輸出電壓異常，導致負載不能正常工作。

后來分析到是LDO為了進一步降低功耗，當檢測到電流低于一定閾值后，自身也會進入低功耗模式，如果突然從低功耗切換到普通模式時就容易發生異常，可以參考LDO的負載調整率的概念。

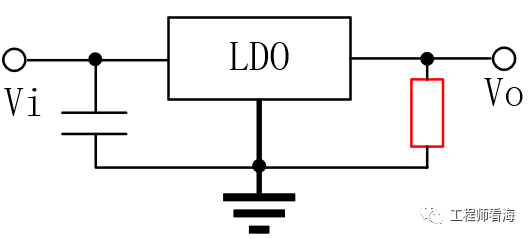

當時的緩解方法是，在LDO輸出端對地并聯一個大電阻，防止LDO進入低功耗模式，以此來規避問題，這個電阻的阻值選擇方法為，LDO輸出電壓除以低功耗切換電流，然后阻值減小一點，比如減低22%，以此保證LDO輸出電流一直高于這個低功耗切換電流閾值。
